Problema collegare fili sotto manubrio Elettrico

bart393 · 30 Aprile 2010

Ciao a tutti, ho una px125E.

Purtroppo con il passare degli anni molti fili si sono deteriorati e alcuni si sono staccati.

Ingenuamente nel tentativo di sostituire - ri_collegare i cavi nelle loro giuste sedi...

MI SONO PERSO

Ho 2 versioni dell'impianto elettrico, ma non riesco ad interpretare a fondo il senso, quindi non riesco a collegare CON CERTEZZA tutti i cavi.

qualcuno dispone di foto di come sono collegati i suoi - o quelli di un qualsiasi pe, senza batteria { il mio non è arcobaleno }

Grazie mille

Lorenzo

Blueyes · 30 Aprile 2010

Nel manuale d'uso (se non lo hai c'è disponibile come download) trovi tutto ma proprio tutto sull'impianto elettric del nostro PX125e.

Per sostituire intendi un "taglia e incolla" artigianale o hai cambiato il kit cavi?

massits · 30 Aprile 2010

la prossima volta prendi alcuni pennarelli di colore diverso ( tipo quello x scrivere sui cd ) e segni cavo e dov'era

bart393 · 30 Aprile 2010

Nel manuale d'uso (se non lo hai c'è disponibile come download) trovi tutto ma proprio tutto sull'impianto elettric del nostro PX125e.
Per sostituire intendi un "taglia e incolla" artigianale o hai cambiato il kit cavi?

taglia incolla =(

si il manuale di servizio lo ho, però a me serviva qualche foto perchè non riesco con il solo schema a racapezzolarmi

la prossima volta prendi alcuni pennarelli di colore diverso ( tipo quello x scrivere sui cd ) e segni cavo e dov'era

Speriamo non ci sia una proxima volta =(

Blueyes · 30 Aprile 2010

Eh eh eh la cosa si fa u po ardua; hai fatto almeno una foto prima di smontare i fili?

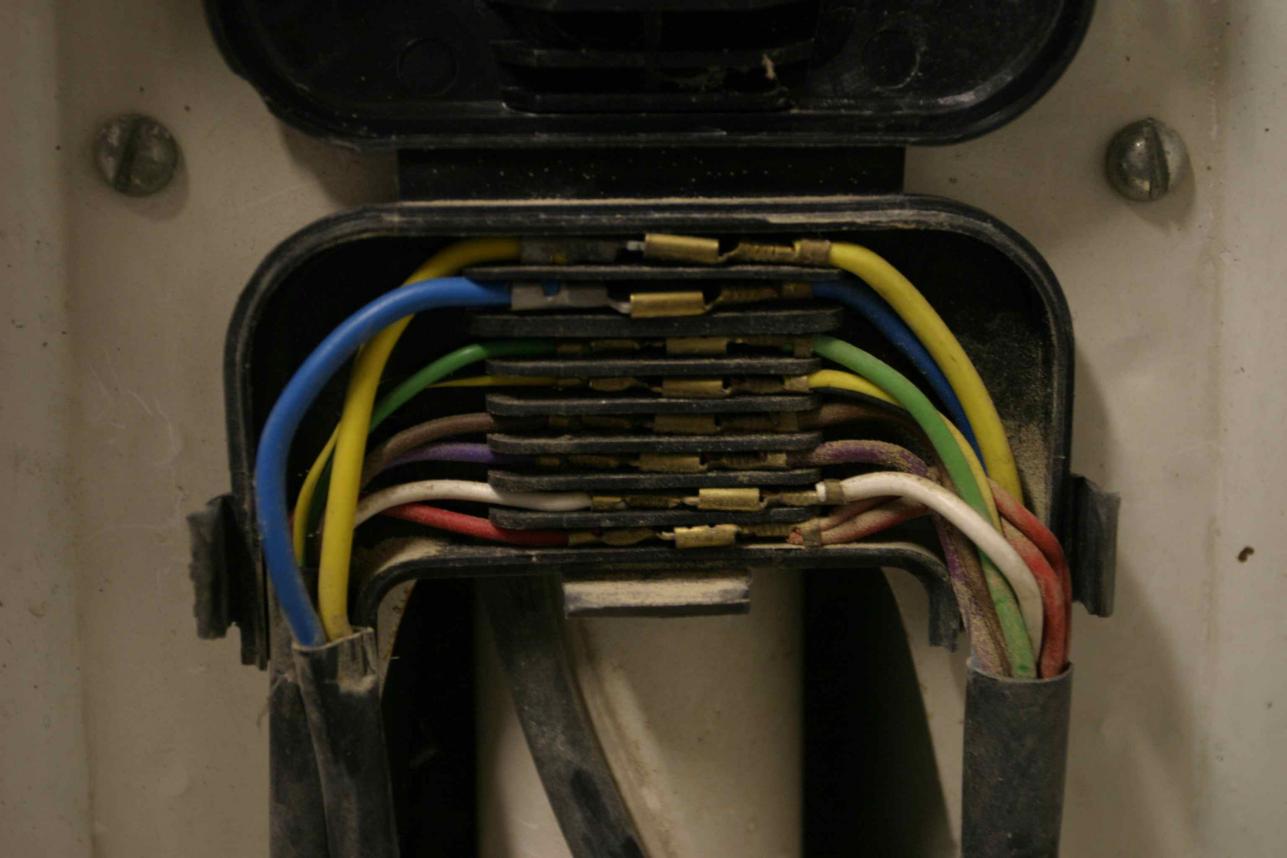

Nel limbo dei vecchi post mi ricordo delle foto ben fatte di un interno manubrio pxe

Dart · 30 Aprile 2010

Foto non ne ho, ma hai provato con questo?

E' difficile perdersi........

http://www.scooterhelp.com/electrics/wiring/VNX1T.VLX1T.no.battery.pdf

Cmq se qualcosa non ti è chiaro chiedi...... sempre chè qualche anima pia non ti aiuti con una foto.

Dart · 30 Aprile 2010

P.S. ti ho messo quello del P125X 12v con frecce perchè la parte che a te interessa è identica alla tua, lo schema del PX125E è arcobaleno e sotto al manubrio differisce.
