Sostituzione devio frecce ad 8 pin con devio frecce a 6 pin

[monster695]

Ciao a tutti, ho cercato in lungo ed in largo, ma non ho trovato delle soluzioni concrete.

vi cerco di spiegare il mio problema:

sono in fase di ultimazione restauro di una vespa 50 pk-s del 1983; ho sostituito praticamente tutto, montando tutto nuovo (dalle guaine, all'impianto elettrico ecc ecc.).





Ho avuto difficoltà nel reperire un devio frecce originale (ad 8 cavi) (irreperibile o prezzi da oreficeria), e quindi ho optato per un devio frecce a 6 cavi (potrebbe essere di un pk 125??);

ora sto procedendo alla modifica, ma sto avendo dei problemi in quanto non riesco a far funzionare tutte e 4 le frecce come dovrebbero, potreste darmi una mano sui collegamenti ??

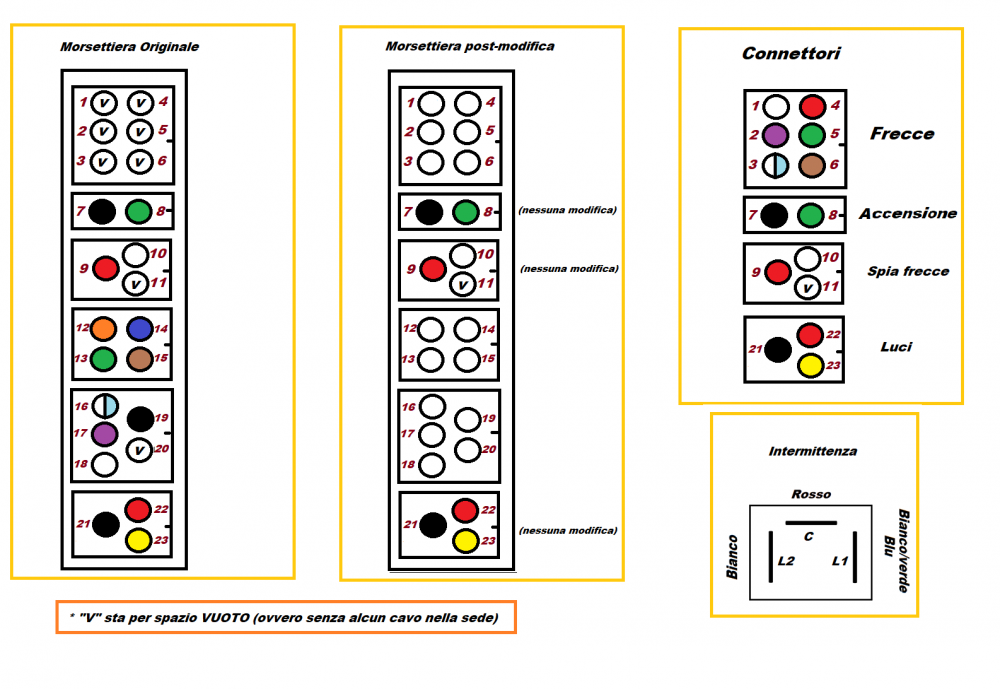

In allegato invio una foto con:

-  pin-out del cablaggio originale 50 pk-s

-  pin-per la modifica

-  pin-out dei vari connettori (frecce, accensione, spia frecce e luci)

-  collegamento intermittenza



Originariamente il connettore del devio frecce ad otto cavi si presentava con le seguenti colorazioni (suddivise in due morsettiere)

-Arancio   -Blu    -Verde   -Marrone

-Bianco/celeste   -Viola   -Nero   -Bianco





Mentre il connettore del devio frecce a 6 cavi, si presenta con le seguenti colorazioni (in un unica morsettiera)

-Bianco   -Rosso   -Viola   -Verde   -Bianco/celeste   -Marrone





siccome il devio frecce era suddiviso in due morsettiere, ed il devio nuovo a 6 poli è in un'unica morsettiera, dovrei spostare le colorazioni dalla terzultima e dalla penultima morsettiera, nella prima morsettiera ed avrei bisogno di capire quali cavi spostare e come collegarli al connettore mostrato anch'esso in foto



P.S. la foto potrebbe essere utile per capire il collegamento.



Se avete bisogno di altre info, sono a disposizione per fornirvele. Vi ringrazio per la collaborazione

Mi servirebbe capire come spostare i cavi delle frecce delle due morsettiere, in un'unica morsettiera a 6 pin (attualmente vuota), in maniera tale da potervi collegare  il connettore

Grazie per la collaborazione.. lamps
