Impianto elettrico Vespa GL


Messaggi raccomandati

Ho comprato qualche mese fa un GL in discrete condizioni.

Adesso mi trovo alle prese con lo statore e l'impianto elettrico...

Il mio problema è che ho qualche dubbio nel capire se questo modello prevede la batteria e la bobina d'accensione esterna o meno.

La mia confusione deriva dal fatto che mi sono stati dati a corredo una serie di ricambi spesso di altri modelli.

La vespa è del '63 con numero di telaio 0440**.

Grazie a chiunque mi dia qualche indicazione utile per capire.

Alessandro

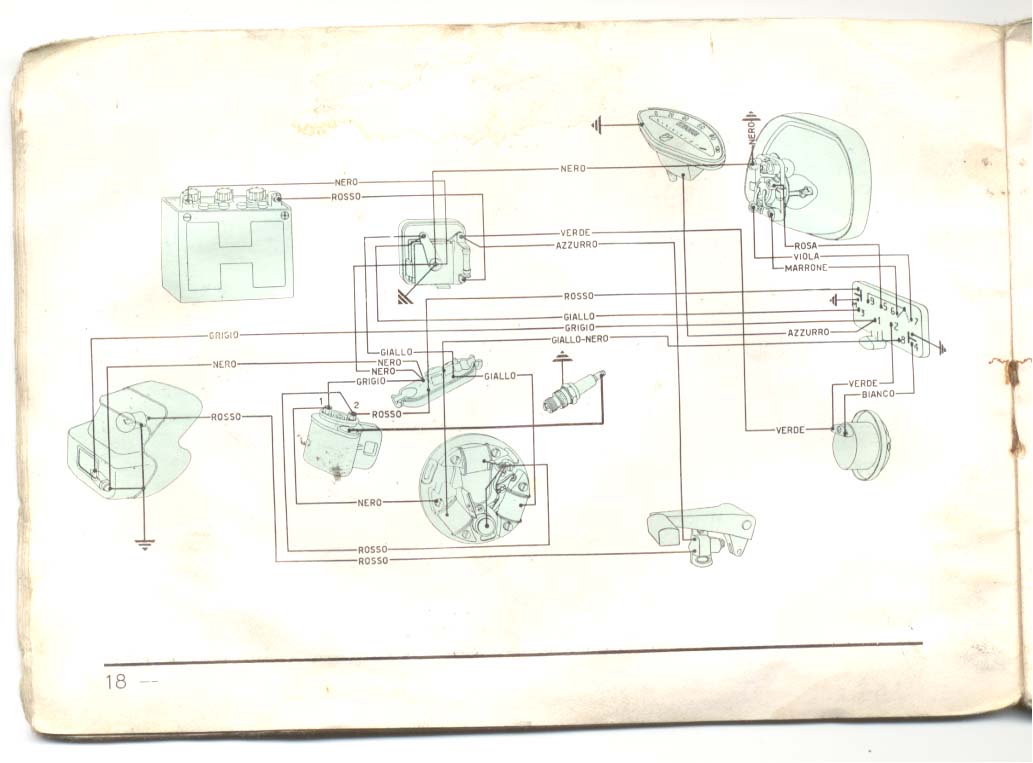

In allegato lo schema d'impianto probabile...

18_589.jpg.5257efe387a6bf6a8204231854d3c

18_589.jpg.97572a6600876f34a6b80c353a6ca







Link al commento
Condividi su altri siti

Spedizione a 5 € su tutti gli ordini. Acquista Subito Online!




Ciao, anche io ho una GL ed è in fase di ristrutturazione.

La GL prevede la batteria da 6 V 7 A, e la bobina per l'HT è esterna.

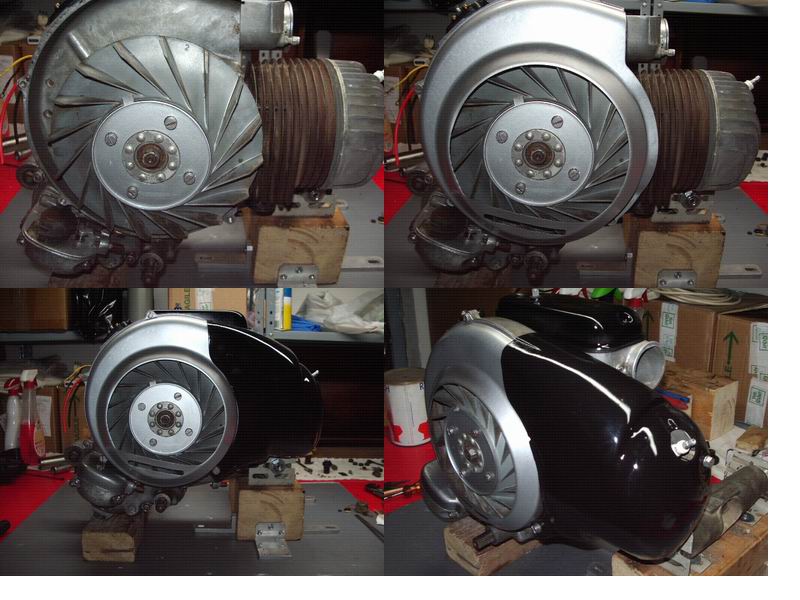

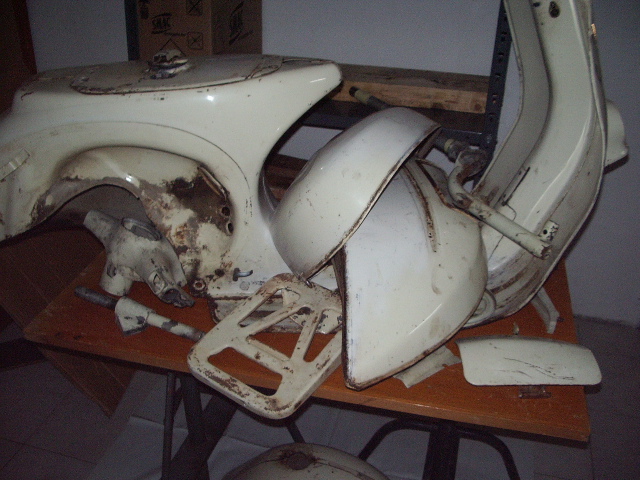

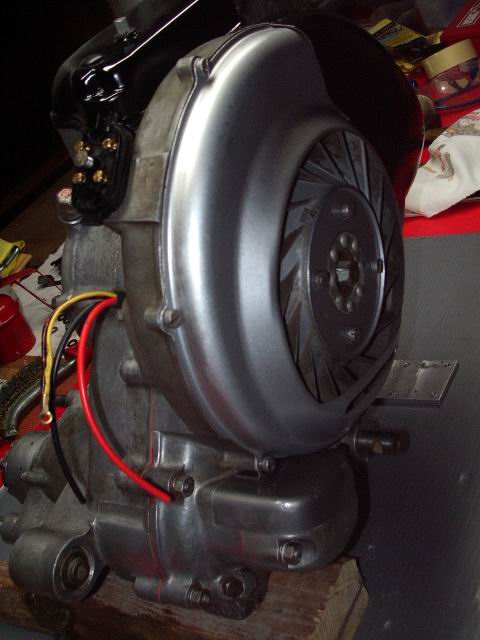

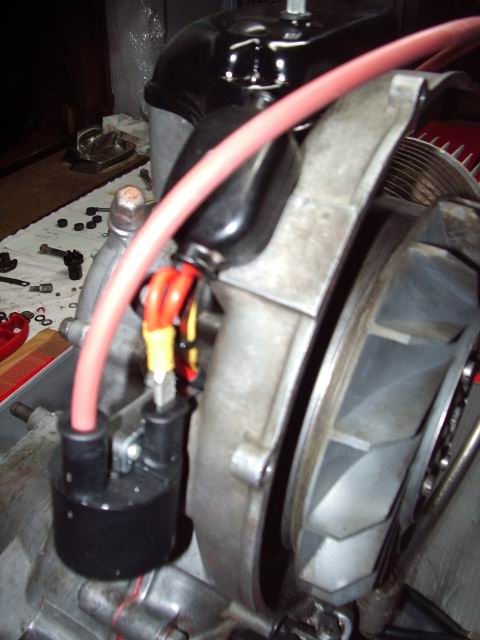

Ti posto alcune foto...il motore l'ho appena richiuso.

imgp1229_161.jpg.4576454df1a39f286828a84

imgp1229_161.jpg.5e898e71d57348be1f9574c







Link al commento
Condividi su altri siti

Il raddrizzatore serve per ricaricare la batteria e per alimentare in CORRENTE CONTINUA il circuito elettrico della vespa.

Uno dei grossi difetti della GL e' quello di bruciare le lampadine in assenza della batteria.

Link al commento
Condividi su altri siti
