Impianto elettrico vespa 50 special... passo passo

[andrea750]

Ciao a tutti amici vespisti!

E' da un po che non scrivo ... perchè era da un bel po di tempo che non avevo problemi con la vespa😅

Dopo aver rifatto praticamente tutto il motore a causa della rottura del parastrappi che ha causato un foro nel carter in prossimità dello scarico olio!🥴

Devo rifare anche l'impianto elettrico perchè è un macello, con fili arcobaleno aggiunti a caso giunzioni di fortuna ecc...

Ho preso un cablaggio già fatto per vespa 50 special ed un kit volano e regolatore della pinasco da 12V.

Ho provato a capire come collegare i faston dell'impianto seguendo vari schemi trovati on line ma onestamente non mi è chiaro come e quali cavi vanno al devioluci o alle luci anteriori. 😭

C'è qualche anima pia che prova a spiegarmi quali cavi vanno dove...

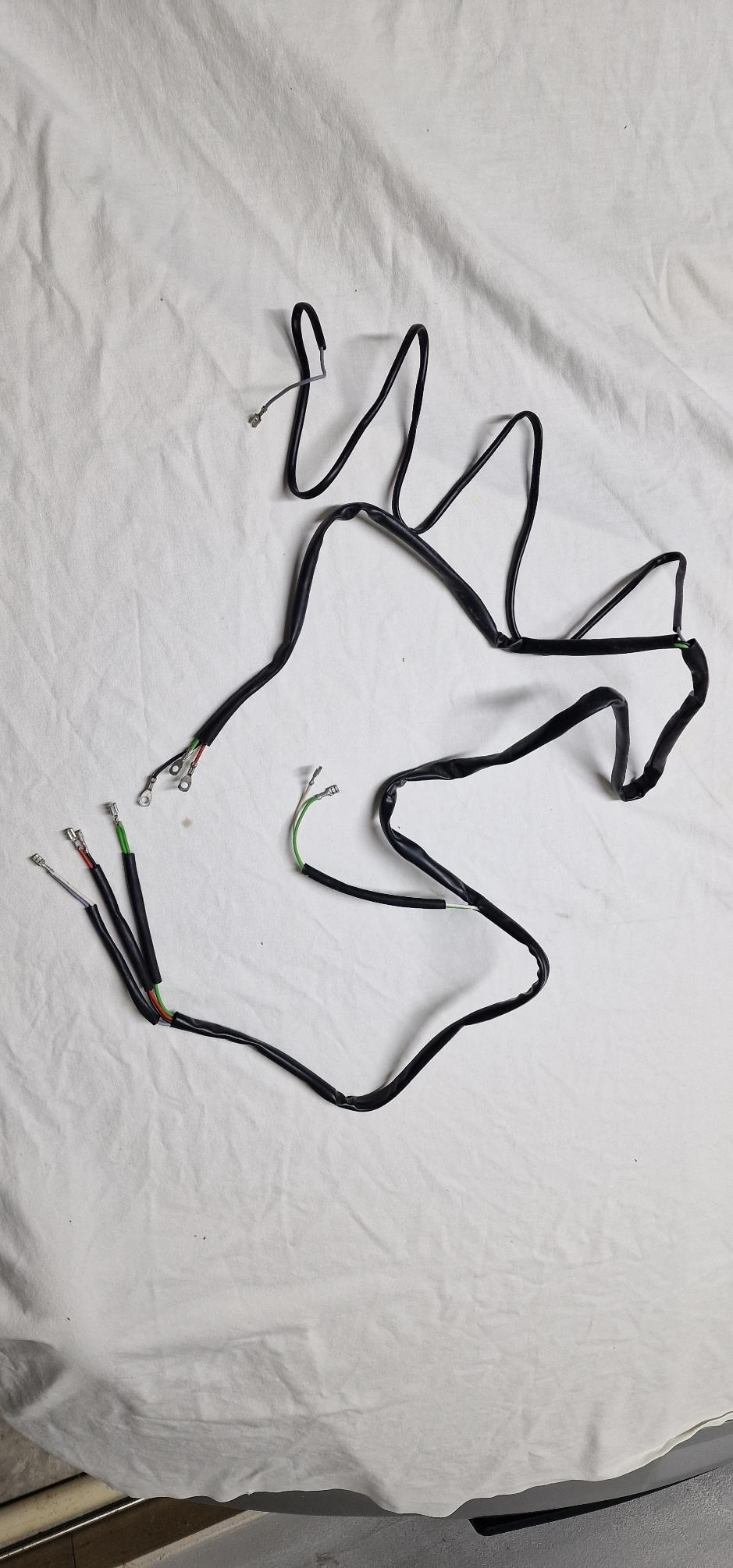

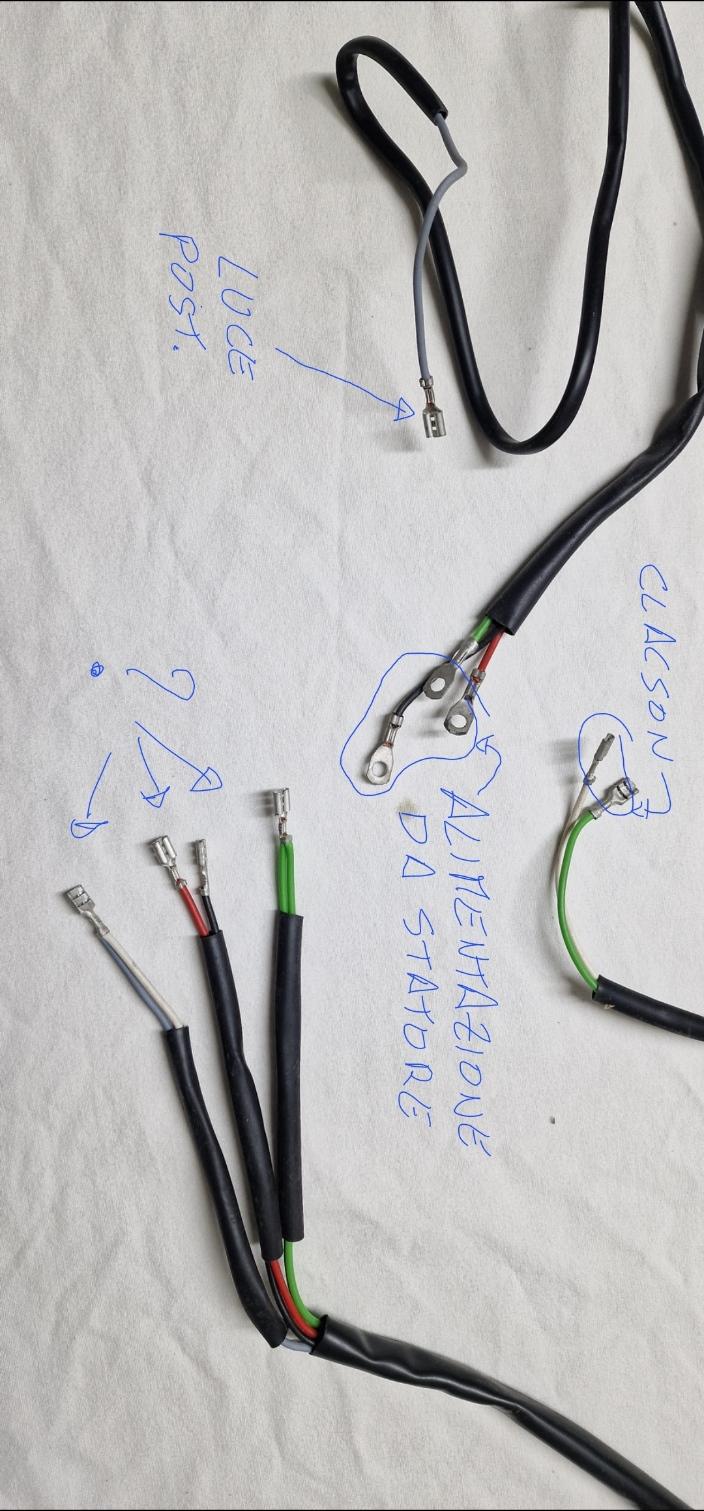

Allego la foto dei cavi.

Grazie in anticipo a chi proverà ad aiutarmi.. 😙

[Nick85]

ciao, io ti consiglio di partire recuperando lo schema elettrico che di norma sta nel libretto di istruzioni

[Dart]

I 2 verdi, il bianco/grigio, il rosso e il nero vanno al devio.

Nella foto manca il rosso che va alla bobina esterna.



Ti allego un link dove trovi la foto per i collegamenti che chiedi e lo schema elettrico della Special.



Impianto elettrico 50 special - Mancano cavi? - Tecnica Generale: Telai Piccoli (ET3, PK, Special, ecc.ecc.) - Forum Vespa online
