Qualche tempo fa, con un mio amico, mi sono deciso ad aprire il padellino originale del mio pk 125s, per vuotarlo da tutta la morchia e schifezze varie che vi si erano fermate dentro e capire come era fatto al suo interno.

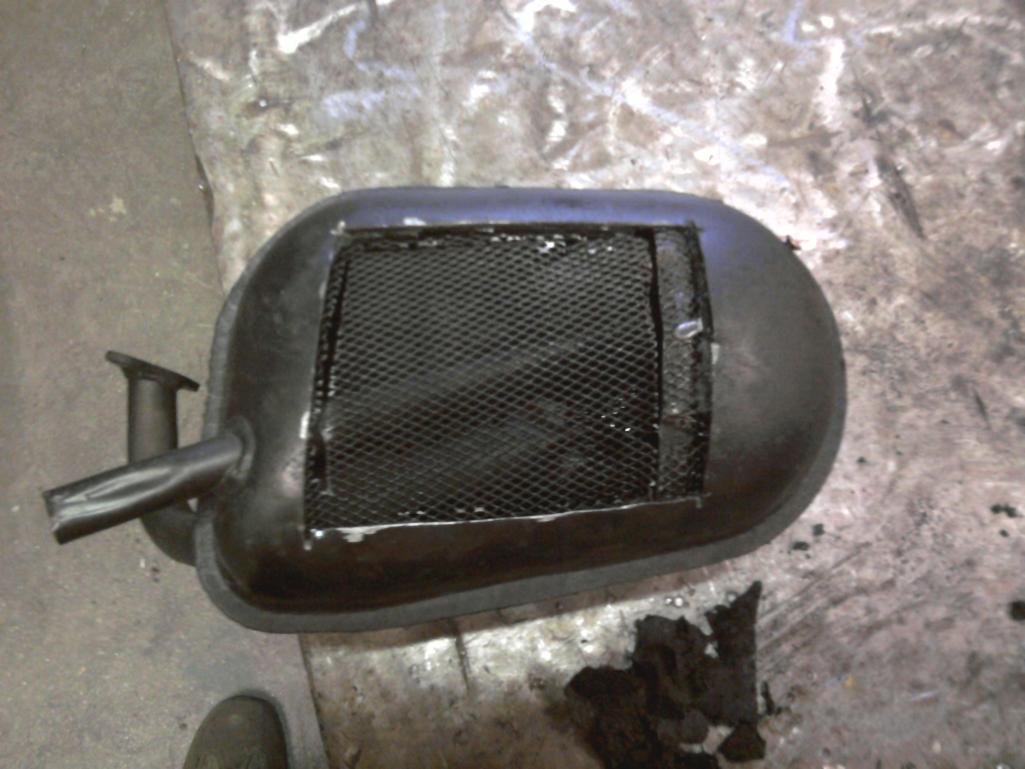

Per prima cosa è stato flexato il fondo.

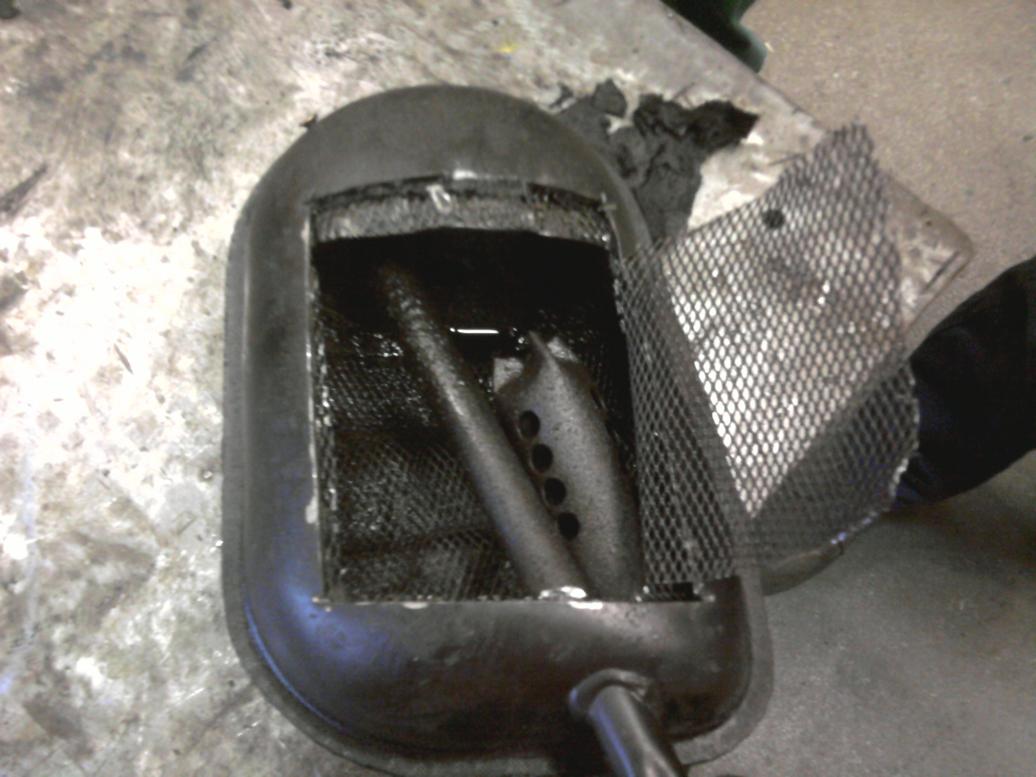

Poi asportata la lamiera e la rete metallica che teneva la lana di roccia (ormai diventata morchia).

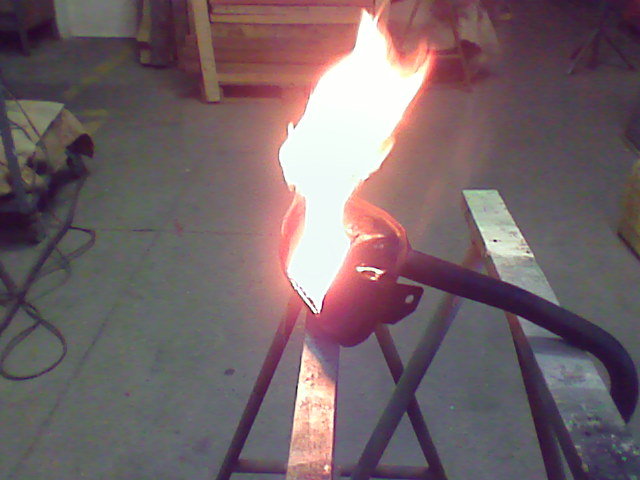

Una volta svuotato è stato dato alle fiamme.

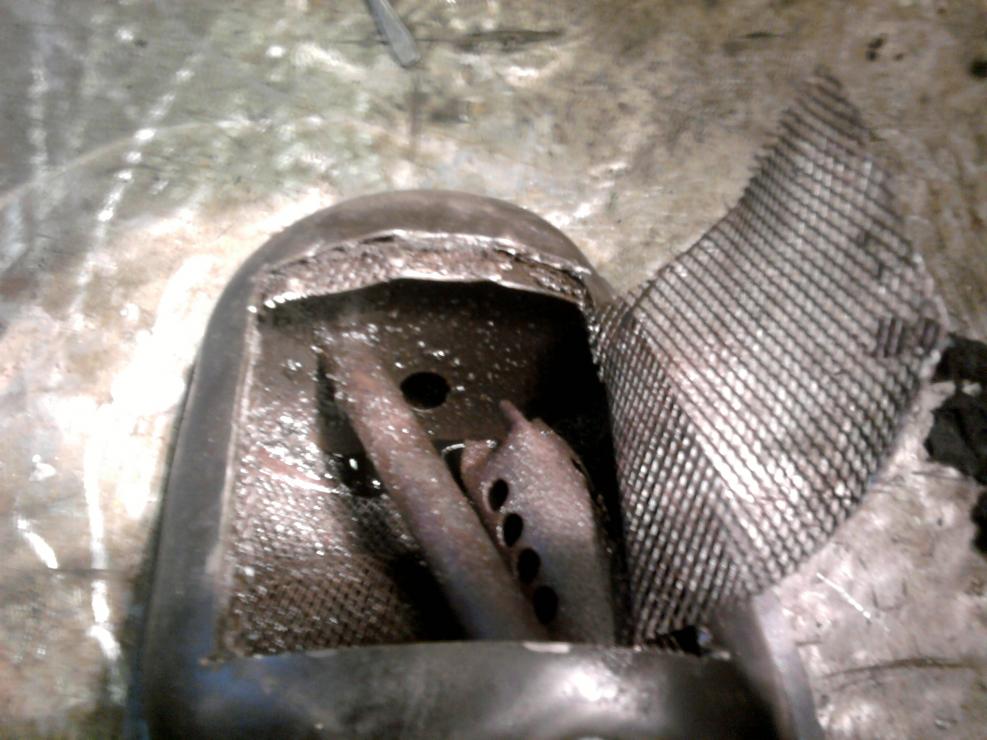

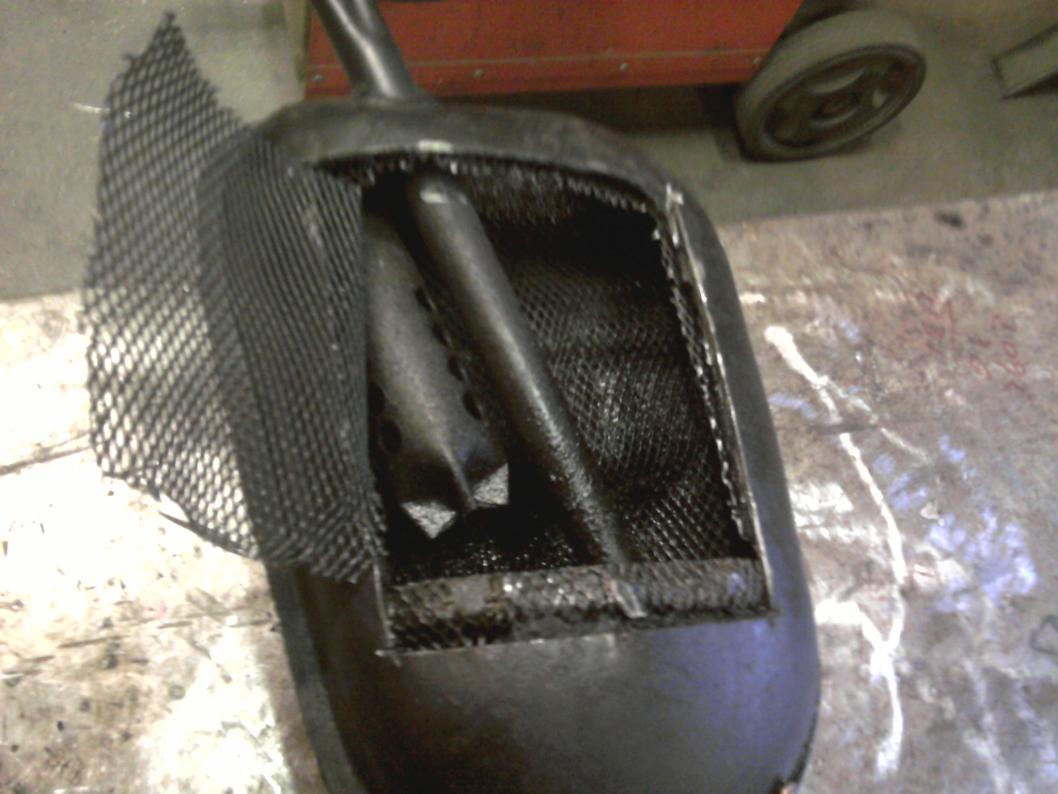

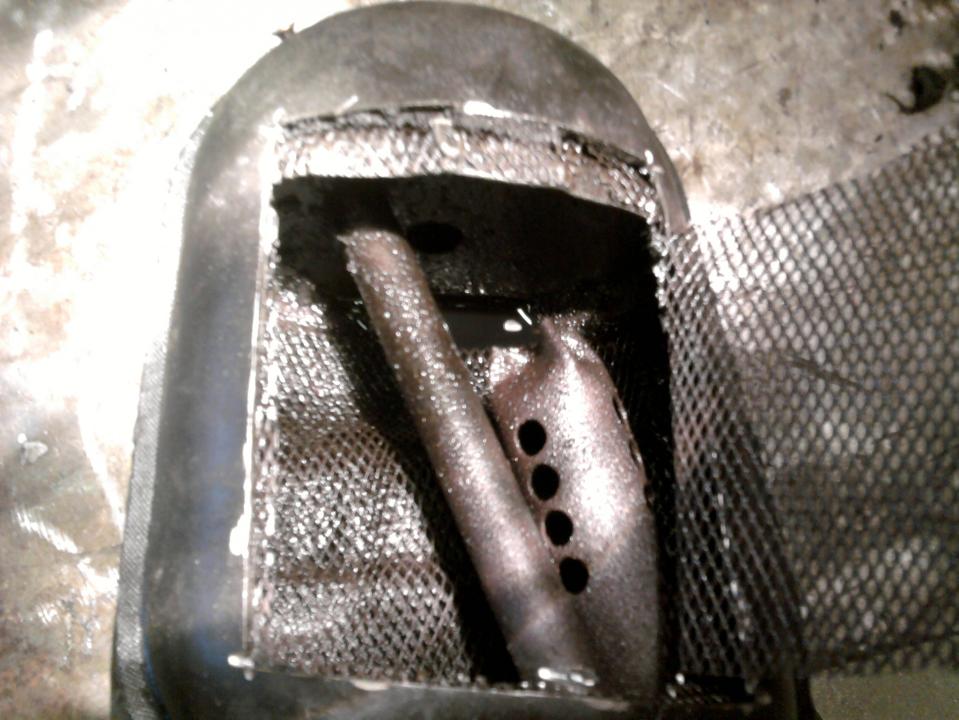

La struttura è semplice:

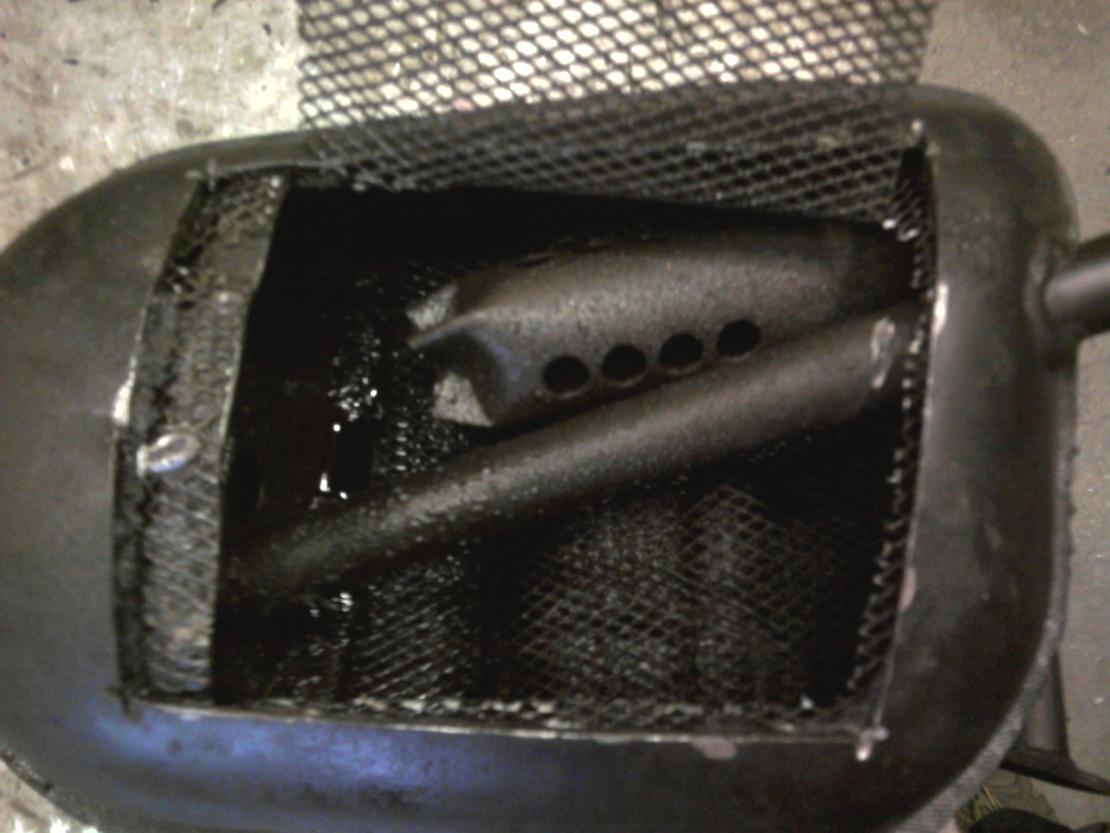

i fumi usciti dal collettore, passando nel tubo, arrivano nella camera principale uscendo da una mitraglia.

Una volta nella camera, fanno vari giri al suo interno e poi passano attraverso una paratia con un foro da 20mm di diametro; ed arrivano in una camera più piccola.

Qui, dopo altri giri, i fumi entrano nella canna che li conduce finalmente fuori dalla marmitta, pasando per la camera principale.

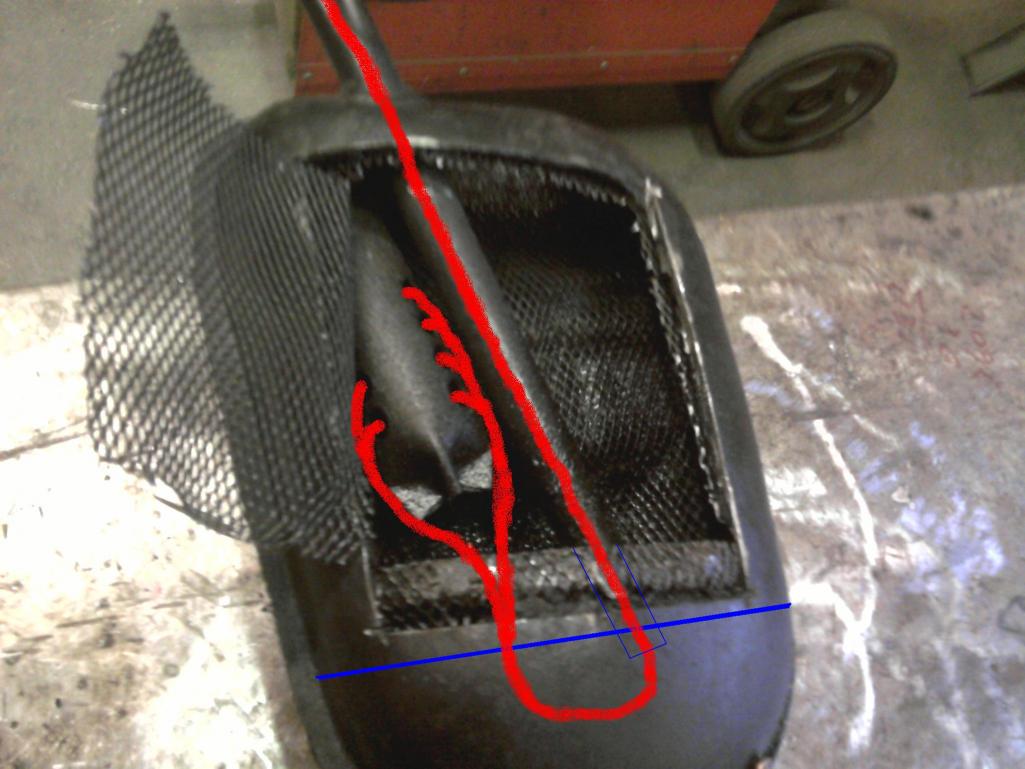

Se la spiegazione non è abbastanza chiara, ecco qui le foto ed i percorsi dei fumi.

Spero di esservi stato utile

Ciao a tutti Ste

Modificato 13 Novembre 2010 da stefometal

[antonuk]

Grazie,,,mi sono sempre chiesto come fosse fatta dentro!
