montaggio leva sportellino motore

[valerio.testa]

*Posto qui la domanda che avevo messo nel forum tecnica generale*

Ciao a tutti, devo montare la levetta dello sportellino motore sulla mia Primavere 125 e avrei qualche dubbio. Come si monta? Nel kit che ho acquistato ci sono:

- levetta esterna;

- fermo interno a mezzaluna;

- una rondella in metallo con foro centrale rotondo;

- uno spessore in plastica con foro centrale rotondo;

- uno spessorino sottile in metallo con apertura semi-elittica.

Non ho ancora provato a montarlo, ma preferivo avere qualche consiglio per evitare di fare danni!

Grazie a tutti per l'aiuto!

Valerio

[sadovespa]

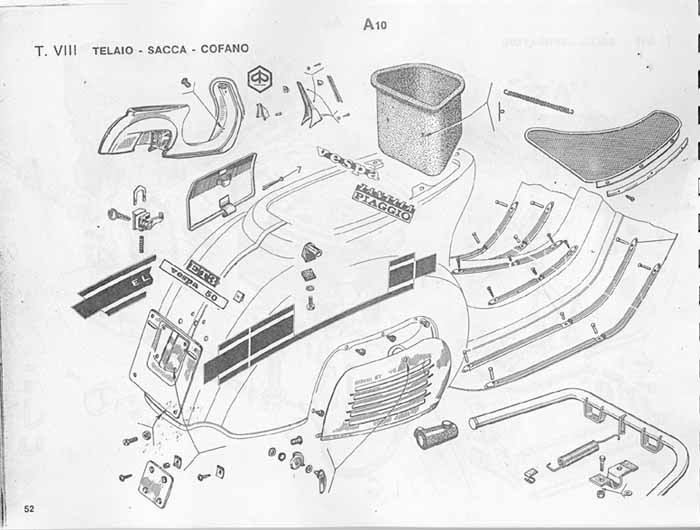

ti metto la pagina dove fa vedere come si monta la leva e in fondo vicino al cavaletto

[valerio.testa]

ti metto la pagina dove fa vedere come si monta la leva e in fondo vicino al cavaletto

Grazie mille dell'aiuto! Dal disegno è chiarissimo...

GRazie ancora e buona giornata!

[valerio.testa]

Ho provato a montare la leva, ma non non riesco a capire come si deve fare per fermarla.

Ho montato nell'ordine dall'esterno:

- levetta; rondella in plastica trasparente, sportello motore, fermo a mezzaluna, rondella con apertura elittica (quella piu sottile), rondella in metallo con foro rotondo...

dopo di che nebbia...a causa dell'inesperienza non sono riuscito a muovermi oltre...

Qualcuno può aiutarmi?????? GrazieE:confused:

[sadovespa]

io le mie le ho filettate in fondo e ho messo un dadino

[valerio.testa]

alla fine ho trovato una soluzione simile... un foro da 2,5 mm nel centro della levetta e poi il tutto chiuso con una piccola vite...non l'ho ancora montato, speriamo bene!

[laclinica1]

io le mie le ho filettate in fondo e ho messo un dadino

faccio anche io così,foro da 3.3 per un filetto da M4,un cicchetto di Loctite (o frenafiletti) e vai con dios

[Anto78]

anch'io dovrò fare la stessa cosa....tende a scendere la levetta quando la vespa è in moto....il foro deve prendere anche la levetta? ovviamente no passante...

[laclinica1]

e gia'

[Anto78]

ok va bene

[valerio.testa]

L'ho montato e funziona, sforza un pochino ma cmq va bene...forellino da 2.5 al centro del perno della levetta, rondella di spessore e vite a chiudere il tutto...per ora tiene, se dovesse mollarsi metto un po di fermafiletto.

ciau!
