Blocco avviamento faro basso dl 53 e fase statore

[jackbrg]

Ciao a tutti sto ultimando il restauro di una faro basso del 53 e siccome la vespa l'ho comprata già smontata compreso il motore che era già aperto, ho alcuni dubbi sul rimontaggio del gruppo d'avviamento.

Mi chiedevo se qualcuno avesse qualche foto o spaccato sull'esatto montaggio dei vari particolari della messa in moto, in modo da capire la esatta posizione dei particolari e anche delle tenute.

In oltre mi servirebbe sapere la posizione dello statore o la fasatura.

Grazie per il omento!!

[tibbe]

Ciao a tutti sto ultimando il restauro di una faro basso del 53 e siccome la vespa l'ho comprata già smontata compreso il motore che era già aperto, ho alcuni dubbi sul rimontaggio del gruppo d'avviamento.

Mi chiedevo se qualcuno avesse qualche foto o spaccato sull'esatto montaggio dei vari particolari della messa in moto, in modo da capire la esatta posizione dei particolari e anche delle tenute.

In oltre mi servirebbe sapere la posizione dello statore o la fasatura.

Grazie per il omento!!

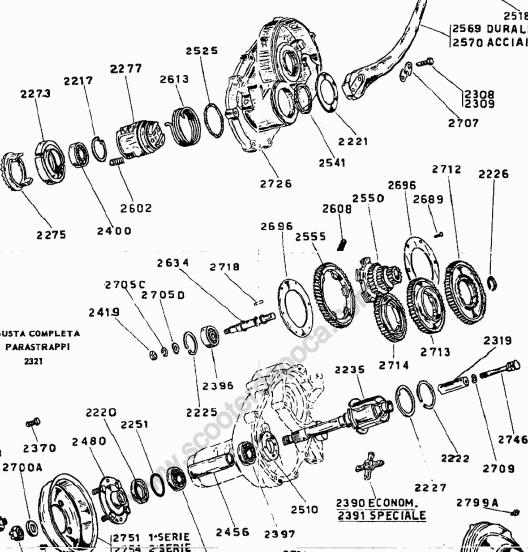

Ciao,ho appena fatto lo stesso lavoro,pure io da un motore datomi gia'aperto...ti ho allegato l'esploso,e'la prima volta che scrivo in questo forum e spero di avere allegato il file corretamente.

Io Il motore l'ho gia'chiuso,ma mi e'rimasro fuori un pezzo strano che vorrei sapere se pure nel tuo c'e',si tratta di un anello elastico,tipo seger ma di sezione tonda da mm1,5 (senza fori per le pinze)di diametro esterno mm46 e apertura mm15,ti risulta,semmai dopo allego una foto.

P.S. molto importante,ricorda di mettere i due prigionieri del motore nel semicarter lato frizione prima di montare il parastrappi,se no devi rismontare i due alberi del cambio perche'i prigionieri suddetti non passano...(come purtroppo mi e'capitato)

Ciao

[tommy.64]

dovrebbe essere l'anello distanziale che va sotto il paraolio dell'asse ruota...tra il cuscinetto ed il paraolio

Tommy

[tibbe]

dovrebbe essere l'anello distanziale che va sotto il paraolio dell'asse ruota...tra il cuscinetto ed il paraolio

Tommy

Anche io l'avevo battezzato li,anche perche'non mi e'rimasto niente che vada tra il cuscinetto e il paraolio,come da esplosi,solo che l'anello e'un po piu'piccolo del foro e non c'e'nessuna sede/gola,inoltre c'e'anche chi dice che questo distanziale sia di sezione piatta...

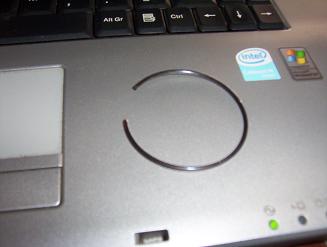

Spero tanto sia come dici tu,allego foto del pezzo

Grazie ciao

[Largo...Ciospe!]

E'come dice Tommy 64. Va sotto il paraolio, sopra il cuscinetto.

Ciao FC
