Misure banco per motori SMALL.

[quartamarcia]

Ciao tempo fa qualcuno aveva parlato di mettere un post su come realizzarsi una struttura che sostenga i carter durante i lavori di montaggio.

Non è che qualcuno ha voglia di mettere su due misure per realizzarlo,visto che ho un po di tempo per costruirlo e vorrei sapere di quanto materiale ho bisogno.

Grazie Ciao

[fede]

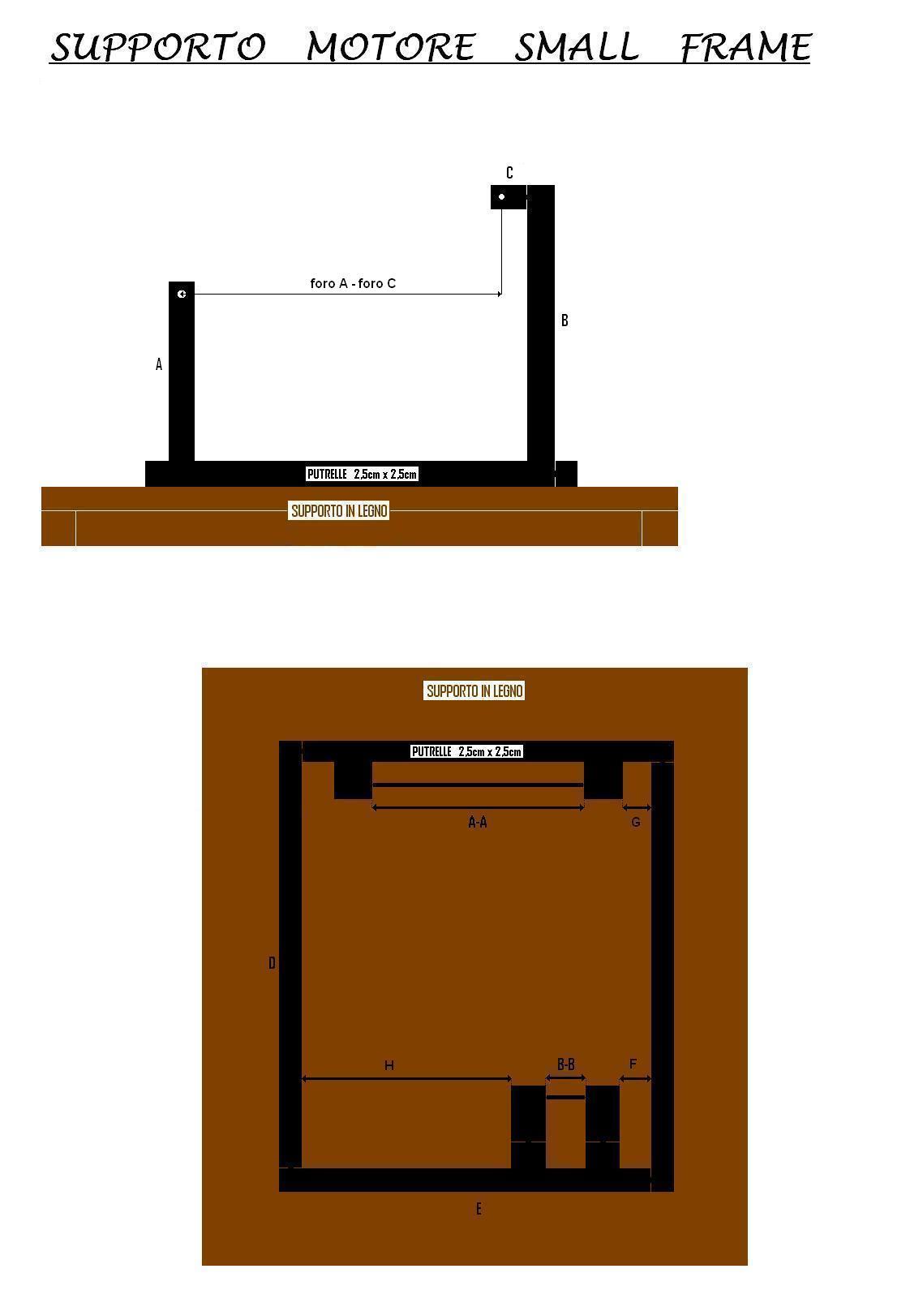

allora queste sono le misure, cmq prima di saldare il tutto dai un occhio ai pezzi tagliati xche c'è da limare un po qui e un po la xche venga "perfetto"...

A = 26cm

B = 28cm

C = 5cm

D = 44,5cm

E = 54,5cm

F = 12cm

G = 14cm

H= 30,5cm

A-A = 19cm

B-B/C-C = 4,5cm

CENTO FORO A - CENTRO FORO C = 34,5cm

ciao fede

[quartamarcia]

Grazie Fede! ormai non ci speravo piu, mi metto subito al lavoro.

Ciao

[500]

Grazie mille fede...questa cosa interessava anke a me...mi sn rotto le scatole di mettere sempre i motori in morsa...

[ILASCUT]

GRANDE!!!!

Bravissimo Fede,

grazie 1000.

non potrò realizzarlo a breve, ma è già ai primi posti nella lista delle cose da fare....

[fede]

io l'ho "studiato" e prima l'ho costruito con bacchette di legno onde evitare di mettermi a saldare e poi scoprire che nn andava bene... con le bacchette di legno di queste misure è venuto praticamente perfetto, c'è solo, cm ho detto, da limare un po qui e la... ciao fede

[gigler]

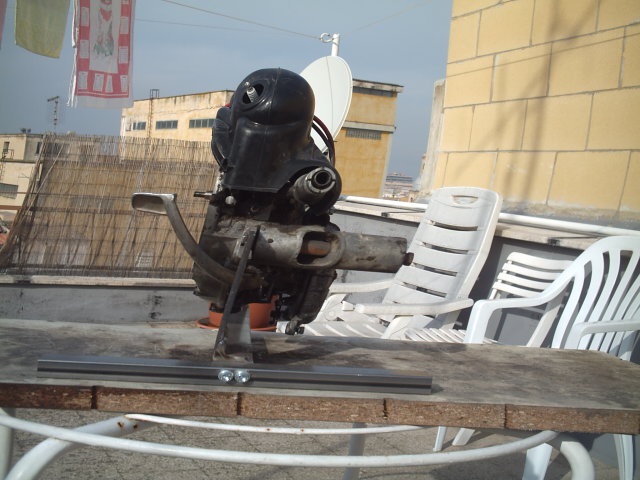

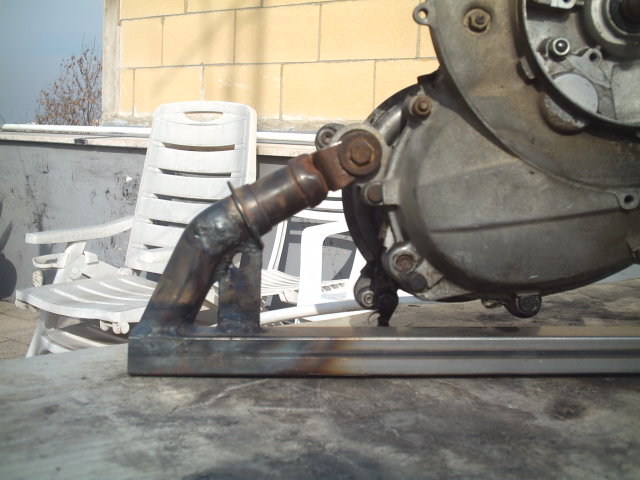

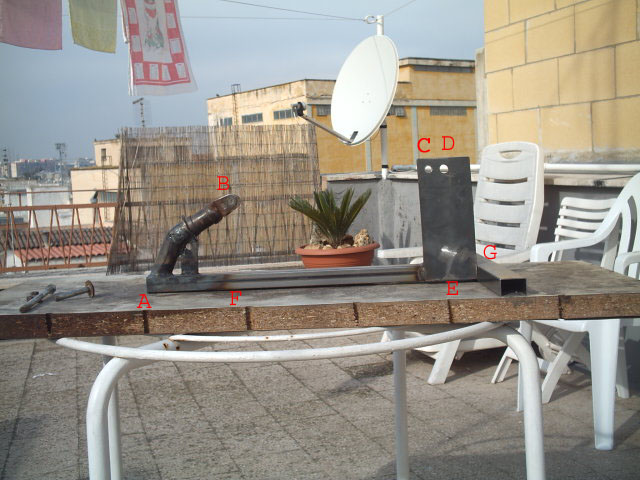

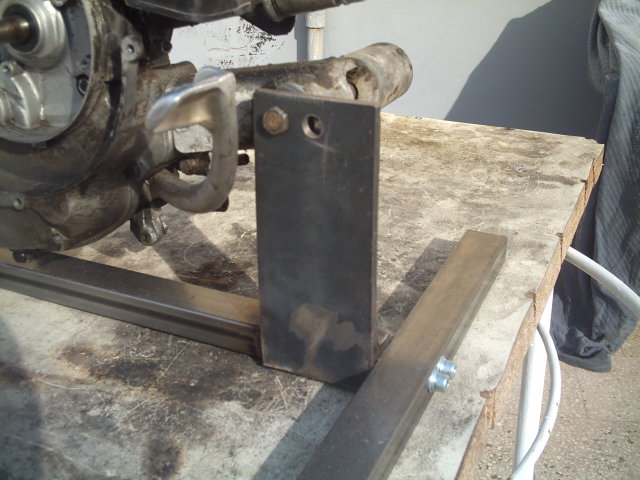

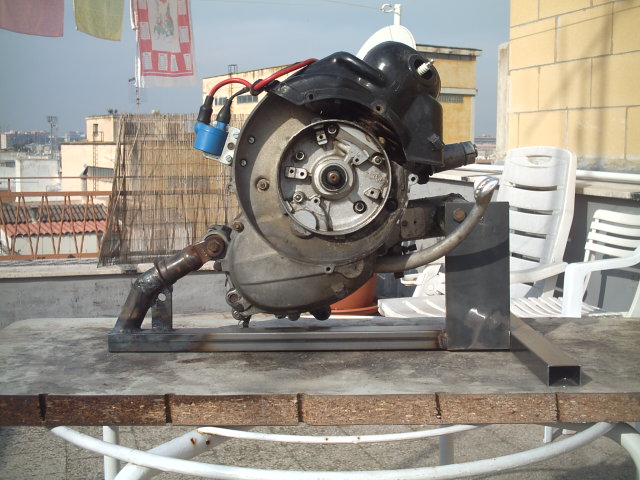

SUPPORTO A DOPPIO ATTACCO ANTERIORE PER MOTORI SMALL E BIG.

MISURE IN CM:

A-G= 56,5

B-F= 15,5

C-E = 19

D-E = 19

A-H=47,4

B-C=34

B-D=36,7

PIASTRA 9 X 21

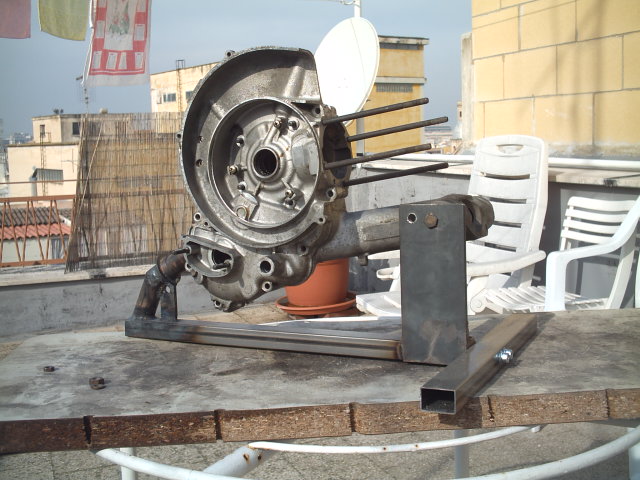

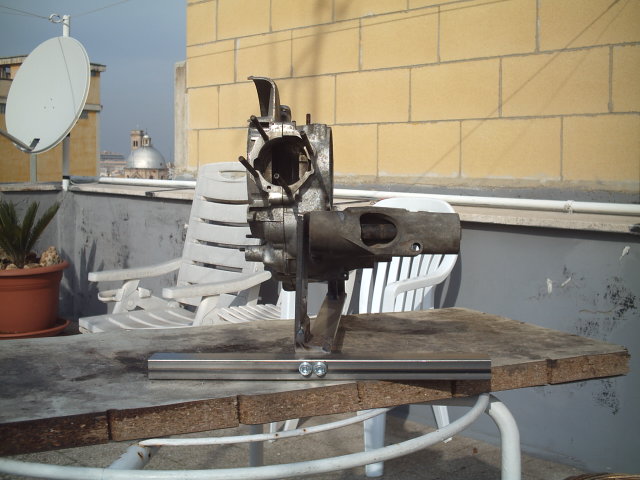

SEGUE POST CON MOTORE BIG.

BUON LAVORO

[gigler]

SEGUE COME DA PRECEDENTE.
