Ciao a tutti.

Ho un problemino sul px arcobaleno.Ho smontato la morsettiera dietro al copriclacson e,nonostante non si possa sbagliare a rimontarli perche ogni morsetto ha la sua forma,mi avanzano tre fili.Due sono per il clacson(blu+giallo),mi avanza un filo viola.

Dove va?

Se qualcuno mi sa'dire o sa'dove posso reperire un schema elettrico dell'arcobaleno,mi fa una grande gentilezza.

Ciao

EDI

px225

[recanes]

devi avere due cavi viola: uno scende dal devio luci (pulsantiera accanto al gas), e uno sale dal telaio.

sono dotati di un fastum maschio ed uno femmina, con cappuccio isolante (se mi ricordo trasparente) il loro incontro è la morsettiera (da te nominata). se hai quellu del devio luci cerca quello interno che sale dal telaio, si sarà nascosto dietro il tubo forca.

[EDI]

GRAZIE!!!!

EDI

[EDI]

Ciao.

non lo trovo,ho riguardato dentro il tubo ma niente.

Ma non arriva con il fascio di fili?

Sai a cosa serve,nel caso ne tiro uno.

EDI

[elvira]

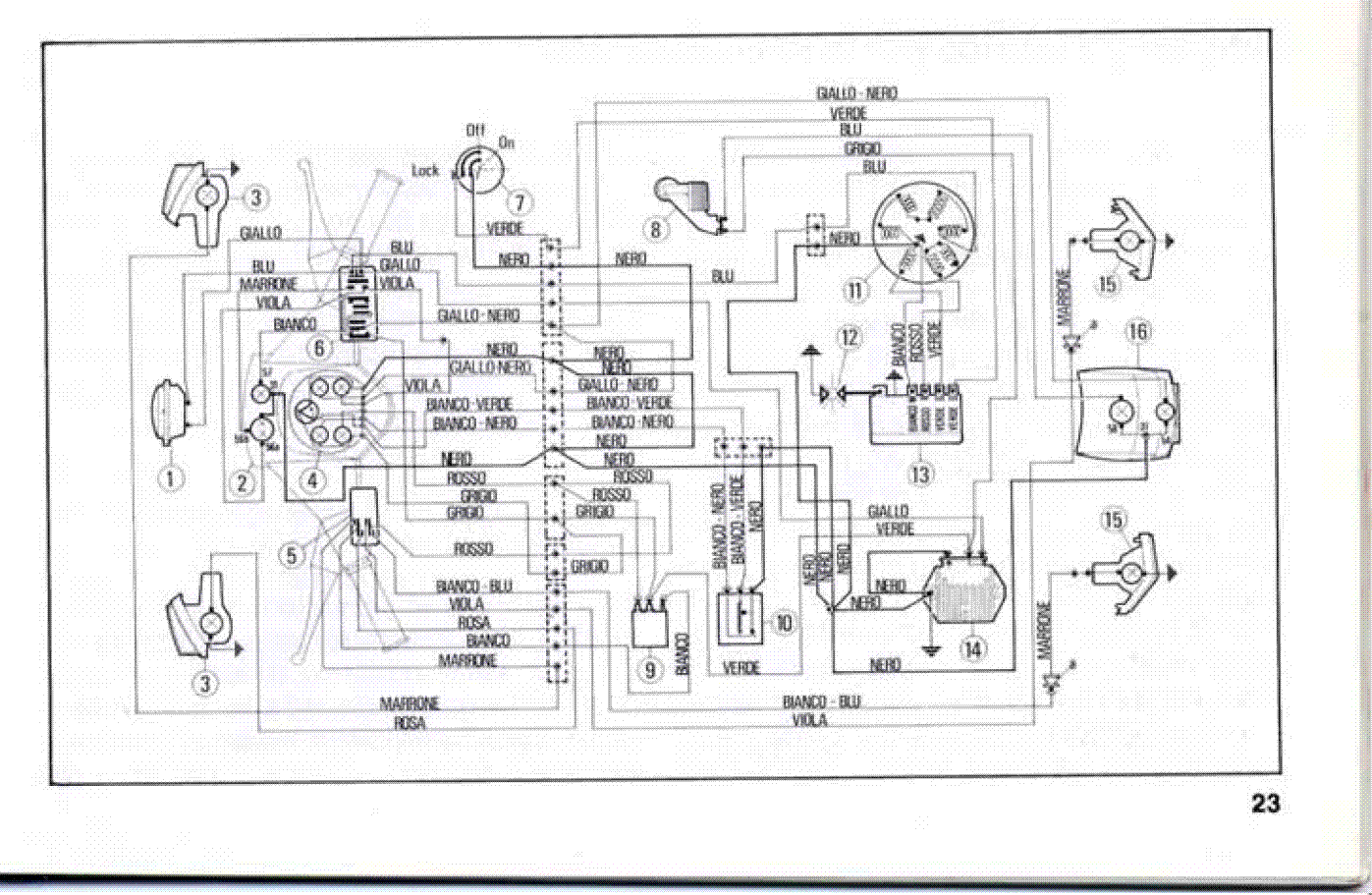

vedi questo schema forse va bene...

[share]

se non dovesse andare quello di Elvira guarda questi

http://www.scooterhelp.com/electrics/pages/VNX2T.px125e.html

[AdrianoPX]

ma quello viola nn è quello del contatto della frizione x l'avviamento elettrico?? se è lui il filo dovrebbe uscire dalle parti della frizione ( smonta il copri mozzo )

[EDI]

Risolto!!

GRAZIE A TUTTI DI CUORE!!!!

EDI

PX225
