Montaggio Ammortizzatore anteriore 50 HP

[andrea_rally200]

Ciao a tutti,

quando ho comprato la Vespa 50 HP aveva l'ammortizzatore anteriore bloccato, come se fosse incastrato a metà corsa e non si muoveva proprio.

Poi l'ho smontato e si è liberato ed adesso funziona bene, anche se non ho capito perchè era incastrato.

Oggi vado per rimontarlo e non ci sono riuscito.

Vi spiego: se lo fisso prima in basso, poi quando vado a ruotare il mozzo per farlo salire ed agganciare sopra, non si riesce ad inserirlo nell'attacco perche risulta troppo lungo. Se invece lo fisso prima sopra, poi non riesco ad allinearlo coi buchi sul mozzo. Sembra sempre troppo lungo.

Allora vi chiedo se per caso devo comprimerlo un po prima di montarlo, oppure c'è un metodo da usare che non conosco?

Nel caso come faccio a comprimerlo e a tenerlo cosi?

Ne ho montati diversi ma tutti di vespe molto piu vecchie, ma questo proprio non capisco come si rimonta.

Mi date una mano per favore?



Grazie





Andrea

[Alevespa]

metti un paio di foto che non guastano.

Tuttavia, se dici che prima era bloccato ed ora si è sbloccato nello smontare, non vorrei che abbia qualche problema per cui non scorre fluido ed oer si è impuntato in una posizione troppo in estensione.

[andrea_rally200]

Ciao si appena posso metto foto ma comunque adesso non è impuntato, scorre bene e se compresso si estende su senza problemi.

Sta cosa apparentemente semplice tanto che avevo preventivato 15 minuti di lavoro mi sta facendo diventare scemo. O è sbagliato l'ammortizzatore o mi sono rimbambito io, cosa piu facile.



Grazie



Andrea



[andrea_rally200]

Purtroppo per vedere qualcosa si devono ingrandire. Comunque a me, a parte la lunghezza, che non so se c'entra o meno, il resto sembra ok. Ho anche provato a fissare prima la staffa superiore ma poi non si riesce a far entrare l'ammo nel buco. Se si comprime allora forse ce la faccio ma sinceramente a me non sembra che per fare sta cosa l'mmo vada compresso, oppure mi sbaglio?

[Alevespa]

No, dovrebbe calzare senza inteferenze...

[Alevespa]

No, dovrebbe calzare senza inteferenze...

[andrea_rally200]

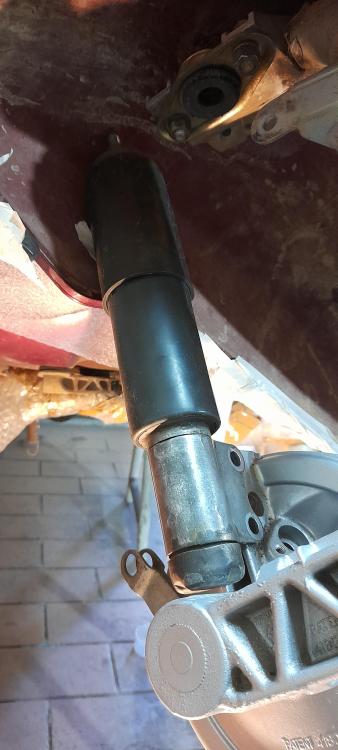

Se guardate le foto vedrete che se lo fisso in basso poi in alto per farlo entrare nella staffa devo per forza comprimerlo. E viceversa, se lo fisso prima in alto poi non riesco ad allineare i buchi sul mozzo. Ma che cavolo puo essere? Faccio qualche errore di base?

Oppure l'ammo è troppo lungo? Magari è quello di un px che forse è piu lungo?

Io non ho mai avuto ste difficoltà ma è pure la prima volta che smonto una vespa cosi. Ho fatto la forcella di un px200 tempo fa e non mi ricordo cose strane.

Cosa potrebbe essere?

Quanto dovrebbe misurare l'ammo? Cosi semmai misuro il mio e vediamo.



Grazie



Andrea

[Alevespa]

potrebbe non essere l'ammortizzatore corretto.

Se riesco dopo prendo le misure

[andrea_rally200]

magari mi faresti un grosso favore, dopo misuro anche il mio e vediamo se coincidono.

Comunque mi confermate che l'ammo non va compresso per essere messo nelle sue sedi giusto? Cioè non lavora leggermente compresso anche a forcella scarica, tipo sul cavalletto.



Grazie



Andrea

[Alevespa]

Non sono misure precise al millimetro, comunque credo che possano andare:

PK 125 : 275mm

PX: 310mm

[andrea_rally200]

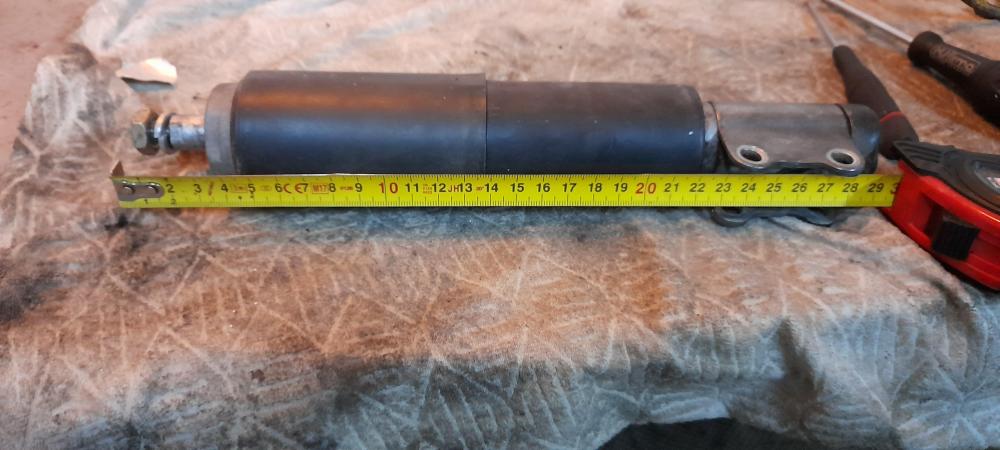

Ciao a tutti, ho misurato il mio e come vedete dalla foto è circa 29,7 piu o meno cm.

E quindi? E' quello giusto o sbagliato? come mai non ci va?

Che errore faccio?

[Dart]

L'interasse dei 2 fori sul piatto porta ganasce, su px è diverso, quindi se l'ammo fosse per px non ti troveresti con i fori.

La lunghezza di quell'ammo, però, non mi torna anche se non è facile fare la misura corretta, che va presa da asse foro inferiore a base appoggio superiore.

Hai provato a smontarlo per togliere la copertura e vedere che sia tutto a posto?

[Alevespa]

Il 25/3/2022 in 11:24 , Alevespa ha scritto:

Non sono misure precise al millimetro, comunque credo che possano andare:

PK 125 : 275mm

PX: 310mm

Chiedo scusa per la dimenticanza: le misure le ho prese da sotto piattello a cui si fissa sopra alla fine del corpo ammortizzatore.

A parte questo temo che il tuo ammo, dato che era bloccato, ora ha comunque assunto una posizione di troppa estensione.

[andrea_rally200]

grazie delle risposte ma è possibile che si estenda troppo? In effetti è gia strano che fosse bloccato e appena l ho smontato si è esteso e ha ricominciato a funzionare.

Magari provo ad aprirlo, magari ci trovo qualcosa di strano, non so che altro pensare.

[Alevespa]

Bean appunto che si è sbloccato appena lo hai levato mi fa pensare che o non è il suo oppure ha comunque qualcosa.

Se vuoi smontarlo per capire, ci sta, ma io lo sostituirei al volo, senza se e senza ma

[andrea_rally200]

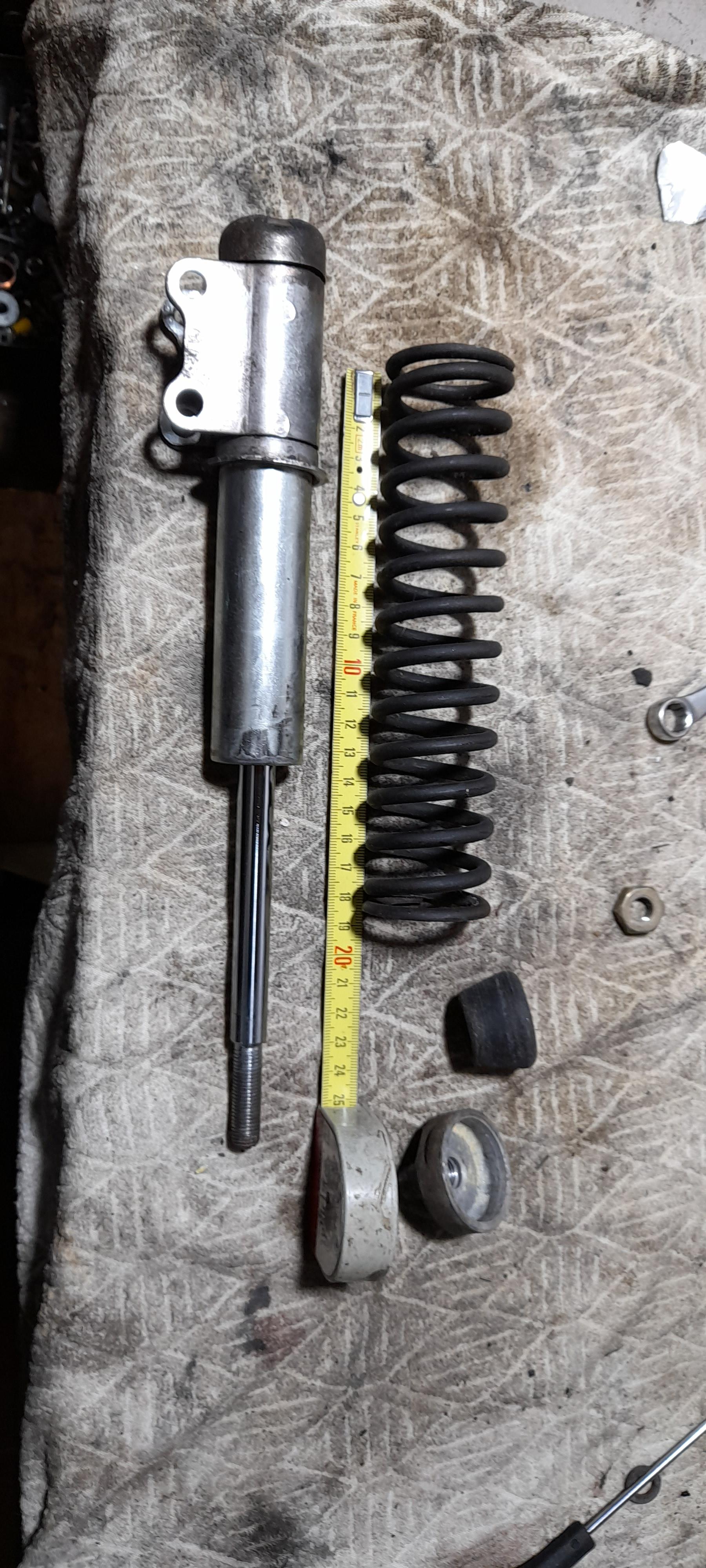

Ciao a tutti dunque poco fa ho smontato l'ammortizzatore.

La molla è lunga poco piu di 18 cm, il pistone scorre bene, forse è un po scarico ma a parte questo non vedo nulla di strano.

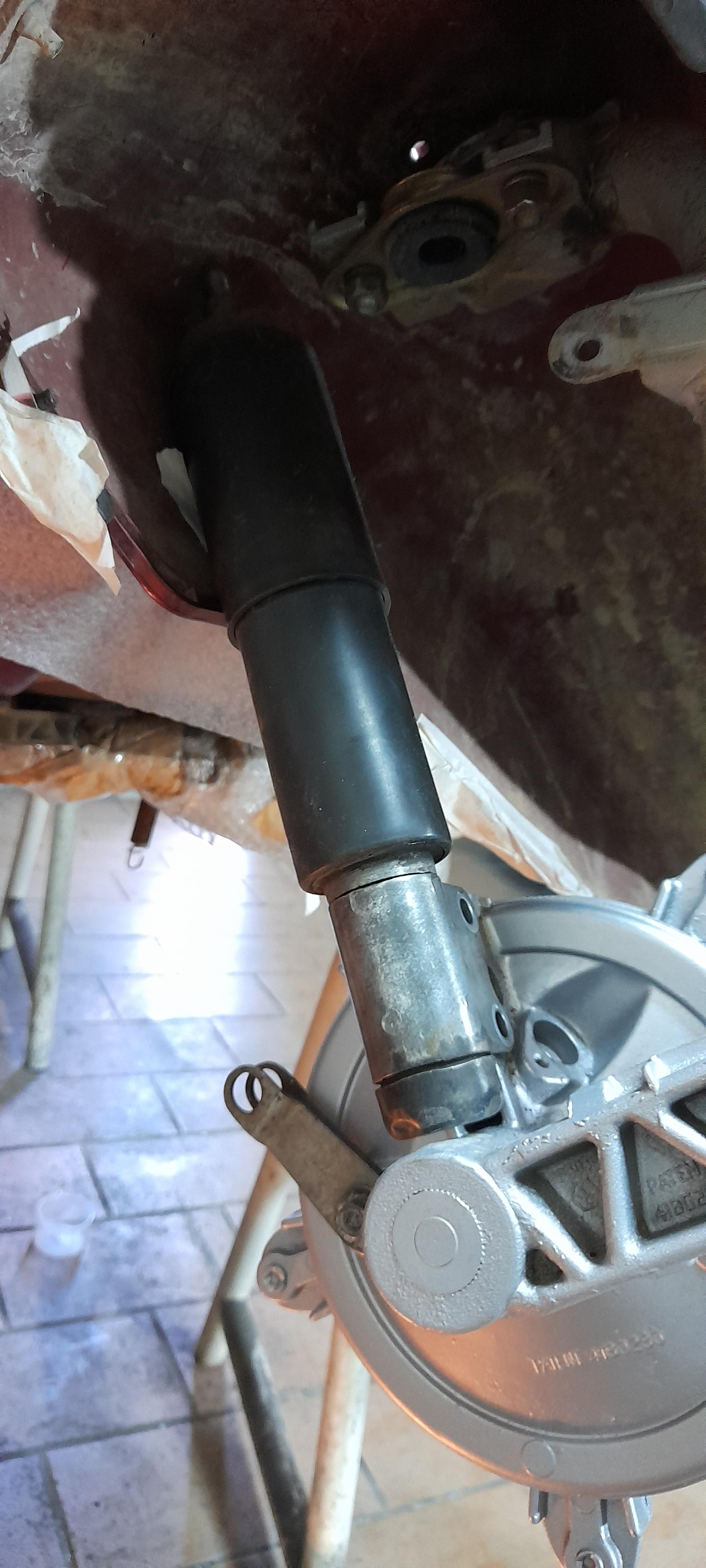

Ho anche riprovato a montarlo ma come si vede dalle foto è troppo lungo. Vedete, l'ho fissato in basso coi due bulloni ma poi in alto non ci va.

Avendo anche un PX 200 con forcella arcobaleno ho guardato ad occhio la distanza tra i buchi di ancoraggio inferiore e mi sembrano avere la stessa distanza, ma siccome Dart dice che sono diversi o lo sono di pochissimo che ad occhio non si vede allora come sta la faccenda? Secondo voi è di un PX ?

Datemi un parere per favore

Grazie

[Dart]

Si, la differenza è minima, esistono ammortizzatori con uno dei 2 fori asolati per poterlo montare sia su PK con biscotto lungo che su PX (non in configurazione standard, ma per modificare l'assetto, poi, altro discorso sono i regolabili, che vanno su entrambi).

Siccome tra ammo PX e ammo HP ci passano, parliamo di originali, 4,5 cm, non credo sia per PX, più probabile che abbia ceduto il tampone di fine corsa interno.



Comunque, neanch'io lo monterei.

[andrea_rally200]

Quindi dentro al corpo c'è un tampone di fondo corsa che tu dici si è rotto e permette di estendersi di piu ? Però la molla è gia tutta estesa, come fa a tirare piu su il pistone dal corpo?

Non capisco sinceramente. A questo punto lo comprerò nuovo ma non ho capito nè perche si potrebbe essere bloccato, nè perche adesso potrebbe risultare piu lungo.

Mi rimangono questi dubbi.

Comunque grazie delle risposte, siete sempre preziosi



Andrea

[Dart]

Già il fatto che la molla vada in completa estensione fa supporre che qualcosa non vada, perché la molla non deve mai estendersi tutta ma restare un tot compressa, anche quando il pistone è in estensione completa, se poi il pistone fa una corsa superiore a quella che dovrebbe fare ecco che questo porta la molla alla totale estensione.

[andrea_rally200]

ok ho capito un po meglio.

Vi ringrazio tanto delle informazioni....non si finisce mai di imparare e per fortuna ci siete voi.



Grazie



Andrea

[andrea_rally200]

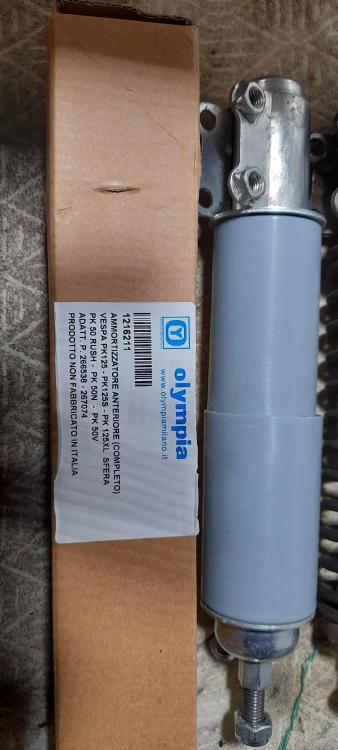

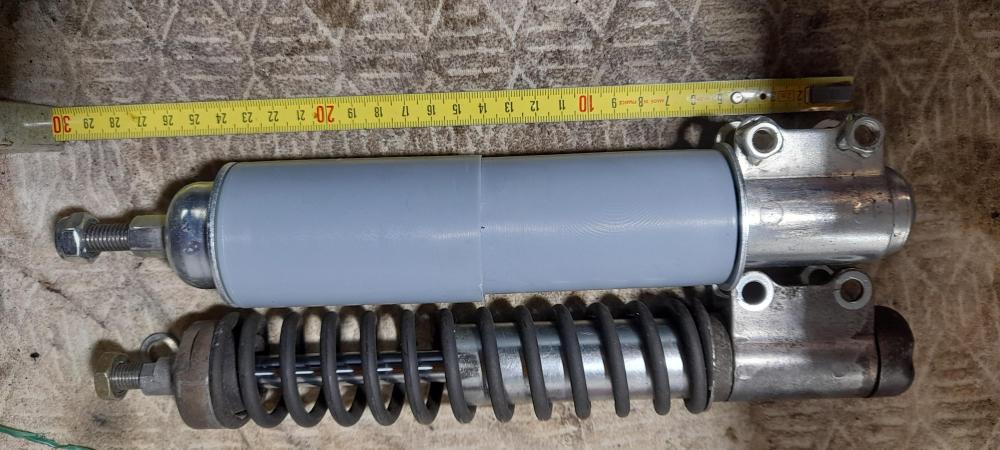

Ciao a tutti riapro questo post perche ho comprato un ammo nuovo, della Olympia. Oggi mi è arrivato, vado al garage, apro la confezione e gia ad occhio mi sembrava uguale a quello vecchio. Le foto si commentano da sole e infatti non ci va, è troppo lungo anche questo.

Adesso che si fa?

Sbaglio per forza io qualcosa, visto che l'altra cosa che mi viene in mente e cioè la forcella piegata è da escludersi perche il manubrio ruota bene, il parafango non tocca da nessuna parte, non si sentono rumori o impuntamenti. L'unico indizio è quello dell'ammo bloccato quando l'ho comprata.

Ragazzi comincio a sentirmi scoraggiato. Cosa ha secondo voi sta forcella che non va?

Adesso siamo sicuri che la lunghezza dell'ammo è giusta e allora perche non ci va? Quale è la corretta procedura per montarlo ( a questo punto la chiedo anche se mi sembra ovvia ).



Mi date un parere?

Grazie mille



[Dart]

Giriamo il problema, a biscotto e forcella tutti estesi quanto hai da asse foro basso a foro superiore?

O meglio, fin dove ruota il mozzo sul biscotto?

Perchè a guardare questa foto mi viene il dubbio che il tuo non so perchè, non ruoti a sufficienza.





[andrea_rally200]

Bhe calcola che io adesso non ho l ammortizzatore montato quindi il mozzo è penzoloni. Non capisco quindi che misura dici di prendere. Grazie

[Dart]

Guarda la foto



[andrea_rally200]

Se non consideriamo il discorso ammortizzatore, il mozzo ruota completamente e bene, insomma bello libero e va anche oltre il punto di allineamento coi due fori dell' ammo. Non so se riesco a spiegarmi. Se fisso l'ammo nella parte superiore, il problema non è che il mozzo non ruota a sufficienza, ma è che non si allinea coi buchi quando, nella sua rotazione, arriva al punto in cui si dovrebbe ancorare.

Infatti all'inizio della operazione giorni fa, ho pensato che andasse prima montato in basso.....e infatti cosi ho fatto, ma poi quando vado a ruotarlo per agganciarlo in alto, a quel punto non si riesce a farlo entrare nel buco sulla staffa perche risulta troppo lungo ( vedi le prime foto che avevo messo ). A quel punto, a vederla cosi, andrebbe compresso e poi infilato nella staffa.

Cosi dovrebbe entrare ma quello che mi pareva e mi pare starno è che debba essere compresso per allineare il tutto, e infatti è una delle prime domande che vi feci.

Non so, mi sento un deficiente guarda
