mettere la batteria...

[zcase]

Quella "scatoletta" è il relè per il motorino di avviamento. Se non lo hai, quell'aggeggio non ti serve a nulla!

Ciaoo

[SasaDoku]

basta che prendi il regolatore di tensione della PX arcobaleno con avviamento elettrico che ha di serie la batteria,

questo regolatore ha integrato il blocchetto caricabatteria e ti basta solo sostituirlo al tuo e collegarci la batteria!

in pratica colleghi i cavi del tuo impianto ai terminali soliti e te ne avanzano 2, uno B+ va collegato al + della batteria e l'altro va lasciato libero, il - della batteria lo colleghi a massa e il gioco è fatto! poi in derivazione ci attacchi tutto quello che vuoi...consideando che la batteria che metterai è da 5,5AH non puoi attaccarci un forno...ma dei faretti o un autoradio te li tiene!

Cioè, scusa.... io prendo il mio PX arcobaleno dell'86 12V SENZA batteria, compro il regolatore della PX AE (o MY), lo attacco al posto dell'altro, ci attacco la batteria e tutto va? Che so magari ci attacco un allarme o dei fari aggiuntivi e questi funzionano? SEI SICURO???

Qualcuno mi rassicuri, plz!!! Se è così sto già andando a cercare il regolatore PX AE.....

[Malese]

Beh considerando che il polo negativo della batteria lo attacchi a massa (come dice il vecchio post) non ti serve un raddrizzatore, basta un diodo fetente.

[SasaDoku]

Davvero nessuno se la sente di confermarmi la faccenda del regolatore AE?

Vi pregoooooooo!!!

[tiuz]

lo ammetto... per me parlare di elettricità non è molto differente da un simposio sulla fisica quantistica...

ho solo una domandina: ho il raddrizzatore del px con l'attacco per caricare la batteria.

se metto la batteria e dei faretti o altre luci, fino a quanti watt posso mettere le luci sotto batteria senza rischiare di cuocere qualcosa?

[Malese]

Se non modifichi l'impianto puoi usare il raddrizzatore per caricare una batteria da 12V dalla quale prendere corrente per alimentare quello che vuoi, ovviamente tutto il resto ti funziona a corrente alternata, se vuoi usare la corrente continua devi modificare un po' l'impianto (tieni presente che il cicalino e le frecce non funzioanno con la continua).

Quanto puoi prendere dalla batteria dipende dalla batteria.

[Ospite]

http://www.testecromate.com/elaborazioni/ET3%2012Volt/ET3_12V1.htm

vedi se qui trovi qualche spunto

[alaneco]

Scusatemi, ho seguito il post ed anch'io sarei interessato ad installare sul mio P200E dell'81 la batteria. Purtroppo non sono riuscito a capire come fare. Ho dato uno sguardo al link di kl01 e mi sembra piuttosto complesso (bisogna smontare bobine e statore !!!). La procedura è la stessa anche per un 200 dell'81? Bisogna montare quel sarcofago sotto la pedana che al primo marciapiede salta via (eh, si perchè con la mia poderosa faccio anche vespacross )? Qlc anima pia saprebbe spiegarmi passo dopo passo come se avessi cinque anni (e forse li ho ) come si fa a montare la batteria (compresa lista della spesa e colleghamenti elettrici da fare)? O se avete un link...

alaneco

[Ospite]

forse la cosa più semplice è recuperare lo chema dell'impianto elettrico della versione America del PX/PE, aveva la batteria ma non l'avviamento elettrico, più qualche altra cosa (luci che si potevano accendere a motore spento, e forse rubinetto elettrico, ma non ne sono sicuro).

Forse potrebbe saperne RONYPX, ma è da tanto che non leggo suoi interventi.

[Malese]

Staccando il filo delle luci dal regolatore e quello dello stop dal lampeggiatore e attaccandoli a una batteria FORSE potrebbe funzionare...

Chiedo aiuto a qualche esperto

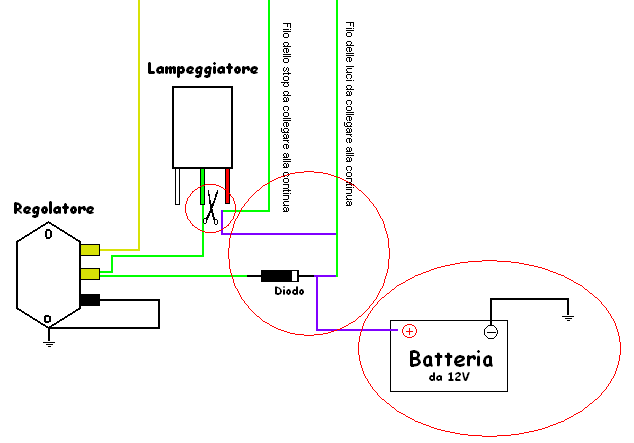

Posto un semplice schemetto, che dite potrebbe funzionare?

.

[er_quaja]

nessuna risposta all'idea di malese?

sembrerebbe fattibile.

[davideciarmii]

ma non si fa prima a sostiutuire il rogolatore di tensione con quello della nuova?

io così ho fatto....e la batteria mi si carica tranquillamente!

[rixPX]

esatto...come ho fatto io e come ho detto più e più volte...

non è difficile, ci volgiono 5 minuti e 40€ o se ne trovate uno vecchi 5 minuti e pochi€!

in teoria l'idea di malese funzia, lasciando lampeggio e clacson all'alternata non ci dovrebbero essere problemi...basta solo verificare che tutti i contatti siano in chiusura e non in apertura e il gioco funziona! ora non mi ricordo come sono...

[er_quaja]

guardate bene, lui parla di attaccare le luci alla continua senza rifare l'impianto, non del caricare la batteria!

[rixPX]

ah però con il solo diodo per ricaricare la batteria no.... perchè è una tensione continua troppo ''alternata''

vi spiego, il diodo trasforma l'onda sinusoidale della tensione alternata in una onda sempre sinusoidale annullando le semionde ngative e questo procura che in un periodo T vi sarà un T/2 con tensione positiva e un T/2 con tensione nulla! e questo alla batteira certo non piace... già il ponte di graetz con 4 diodi è migliore perchè trasforma l'onda sinusoidale in un onda sempre positiva, diciamo che inverte il segno delle semionde negative...e la tensione risulta più stabile... mettendo una resistenza e un condensatore opportuni le semionde tutte positive che ogni T/2 raggiungono il valore 0 si uniscono e la tensione si regolarizza ancora di più, infine limitandola con un diodo zener da 13,8V la tensione di uscita è pressochè continua e quindi utile alla ricarica...

tutto ciò lo fa il regolatore della PX che di fabbrica ha la batteira! non so se con questo circuito o con un altro ma so che funzia!

perciò l'idea di malese è ok sostituendo al suo disegn il regolatore della vecchia PX con quello a 5 fili dell'arcobaleno e della nuova e:

a) collegare il terminale B+ alla batteria (+)

b) collegare stop e faro alla batteria direttamente

c) lasciare clacson e intermittenza invariati

spero di aver fatto un minimo di chiarezza!

[rixPX]

guardate bene, lui parla di attaccare le luci alla continua senza rifare l'impianto, non del caricare la batteria!

si però dal disegno così comè la corrente dal regolatore arriva alla batteria! ma dalla batteria non torna al regolatore e questo è ok...quindi se è solo per spostare le luci avendo già pensato alla ricarica non serve a nulla quel filo verde a cui è collegato il diodo!

[er_quaja]

ottimo!

[er_quaja]

a questo punto bisogna ovviamente ricordarsi di spegnere le luci dopo aver posteggiato!

e se volessi mettere uno switch per commutare tra alimentazione alternata e continua? (si dovesse scaricare la batteria...)

[rixPX]

beh, quando si gira lachiave si azionano due contatti...uno in chiusura quello che spegne la vespa (mandndo a massa la bobina) e uno in apertura che normalemnte è inutilizzato perciò basta inserire questo contatto tra il (+) della batteria e le utenze ad esse collegate, così come si spegne la vespa si è sicuri di aver spento tutto!

per mantenere entrambi i sistemi in parallelo basta mettere un deviatore che collega lampade e stop o alla continua o all'alternata!

[er_quaja]

interessante il fatto della chiave...

io la batteria progettavo gia di metterla, ma non so se portarci pure l'impianto luci...

mhhh....mah

[rixPX]

io non c'ho mai provato perchè comunque non ho maia vuto problemi di cali di potenza o simili... però un giorno per sfizio proverò magari come dici te quaja, tenendo parallelamente tutti e due gli impianti...

[Isak]

Piacerebbe anche a me mettere la batteria sul PX per alimentare luci e altro anche a Vespa spenta.. ho seguito la discussione finora ma devo rileggermela bene!

Ad ogni modo ho trovato lo schema del circuito elettrico della PX America, magari può servire, lo allego qui..

px-eusa

px-eusa

px-eusa

px-eusa

px-eusa

px-eusa

[rixPX]

mm si può servire per capire come fare ma adattare l'impainto originale per trasformarlo in questo credo sia più rognoso che rifarlo d'accapo o pensare pezzo per pezzo come fare ad adattarlo...

tutto sta nel vedere se gli interruttori in posizione di riposo chiudono a massa o aprono il circuito, se siamo nel primo caso dobbiamo sostituirli sennò mandiamo a massa la batteria e non è bello!

se invece i contatti aprono basta proseguire e vedere che tipo di utenza essi controllano, se lampadine nessun problema, se clacson va cambiato con uno da CC se lampeggio ancvhe qui credo serva sostituirla...

i problemi dovrebbero stare sul pulsante del clacson e sulle frecce...forse...

il resto è ok!

[er_quaja]

a me veramente serviva solo per un accendisigari e magari la rrradio... però mi chiedevo come far passare il filo dalla batteria

fino al cassettino anteriore.

[SasaDoku]

a me veramente serviva solo per un accendisigari e magari la rrradio... però mi chiedevo come far passare il filo dalla batteria

fino al cassettino anteriore.

Quoto l'uccellaccio

Bisogna passare dal tunnel?

Se sì, come si fa, si infila un passacavi o cosa?
