Ciao a tutti!

Mi sto costruendo piano piano gli attrezzi per lavorare sulla PX

Ecco la prima selezione

volano1

mozzo_posteriore

mozzo_posteriore

volano1

mozzo_posteriore

volano1

mozzo_posteriore

volano1

mozzo_posteriore

volano1

mozzo_posteriore

volano1

[Largo...Ciospe!]

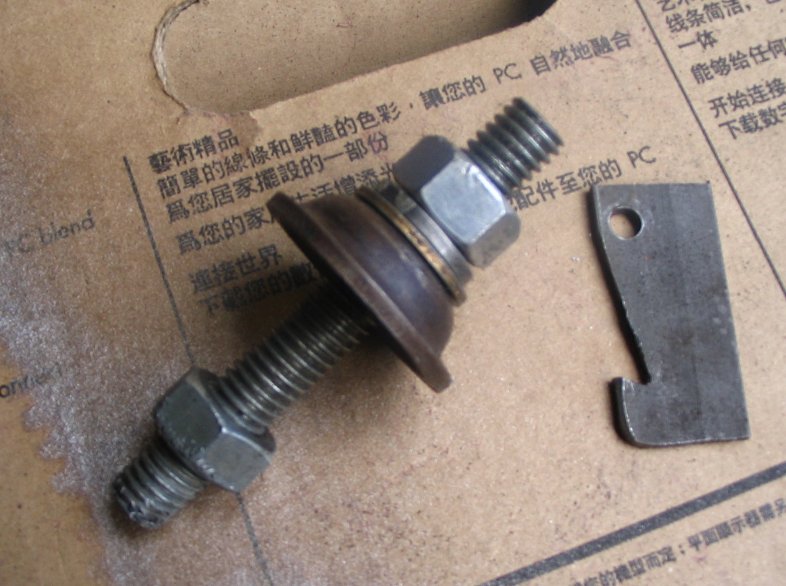

Quello del mozzo posteriore e della frizione sono molto chiari Bella idea...anche se non ho capito a che serve la flangetta nell'attrezzo della frizione.

Poco chiaro invece e'l'attrezzo smontavolano, se potessi fare altre foto anche laterali, perchè cosi' se dovessi riprodurlo, non saprei bene come l'hai fatto...e anche le misure...

Grazie!!

Ciao FC

[senatore]

Secondo me, quella flangetta ha il compito di tenere ferma la campana della frizione. La si può incastrare in una delle feritoie della campana e, attraverso il foro, va avvitata ad uno dei fori dove si avvitano le viti del coperchio frizione. Quando occorre svitare il dado a castello, la si posiziona in un senso e quando il dado va avvitato, basta capovolgerla per invertire il sistema di bloccaggio.

[Pozzy]

Anche secondo me... Cmq quell'attrezzo frizione è molto utile anch'io me lo sono fatto, però quello per bloccare il volano non credo che sia prorpio necessario, alla fine basta dare un colpo di martello alla chiave e si svita.......

Ciao!!

Ale

[ronco]

Bravissimo senatore

La flangia frizione funziona esattamente come hai descritto.

L'attrezzo per il mozzo e' molto utile perche' il serraggio del dado girando la routa e battendo con la prolunga della chiave sul telaio non e' mai stato efficace. Ho dovuto cambiarte due tamburi perche' mi sono diventati lenti. Infatti ora porto sempre con me un boccolo di 24mm con una chiave lunga cosi' posso stringerlo prima che si rovinino le mille righe appena sento che la vespa scodinzola.

Devo dire che, da quando ho usato la sbarra come nella foto, in combinazione col pedale del freno quando stringo il dado non ho avuto piu' problemi.

Ciao

Ronco

[ronco]

Chiave di 8mm rotta e risaldata con un angolatura che permette di raggiungere facilmente la vite del carburatore che e' quasi impossibile regolare sui i modelli col motorino di avviamento

vite_miscela1

chiave_per_vite_miscela

chiave_per_vite_miscela

vite_miscela1

chiave_per_vite_miscela

vite_miscela1

chiave_per_vite_miscela

vite_miscela1

chiave_per_vite_miscela

vite_miscela1

chiave_per_vite_miscela

vite_miscela1

[ronco]

Scusate, mi sono sbagliato a scrivere... la chiave e' di 7mm

[trepuntozero]

Scusate l'intrusione ma visto l'argomento, magari qualcuno potrebbe aiutarmi... Come potrei costruirmi un cavalletto per motore mooooolto artigianale?

La vespa è una vb1t, le misure ci sono ma mi serve qualche idea originale sul come farlo.

Grazie a tutti..

[Marben]

Complimenti Ronco, ti sai arrangiare in maniera geniale

[Tormento]

complimenti

[Ospite]

Scusate l'intrusione ma visto l'argomento, magari qualcuno potrebbe aiutarmi... Come potrei costruirmi un cavalletto per motore mooooolto artigianale?

La Vespa è una vb1t, le misure ci sono ma mi serve qualche idea originale sul come farlo.

Grazie a tutti..

L'attrezzo per il motore me lo sono costruito da me, lo trovi qui

http://www.vespaonline.com/index.php?name=MDForum&file=viewtopic&p=154929#154929

Complimenti a Ronco per gli attrezzi, molto interessanti.

[Ospite]

Scusatemi, ma dovendo costruirmi una chiave x la carburazione come quella in queste foto,

riesumo questo vecchio topic di ronco, appannaggio mio e dei nuovi volisti.

[andrexx91]

Poco chiaro invece e'l'attrezzo smontavolano, se potessi fare altre foto anche laterali, perchè cosi' se dovessi riprodurlo, non saprei bene come l'hai fatto...e anche le misure...

l'ha fatto anke mio padre l'attrezzo smontavolano...direi ke funz discretamente...

[Il_Barone]

Belin...complimenti!

[Mito]

http://www.vespaonline.com/MDForum-viewtopic-t-50911.htm

ne sto ancora costruendo appena finiti li posto.ciao

[1bisio]

ma un attrezzo comodo e sicuro per montare i silent block sui motori 125//150 dei px?

1bisio

[steel]

l'altro giono per stringere il volano ho adottato un sistema consigliato da qualcuno qui so VOL non ricordo il nome (scusa) devo dire molto semplice ed efficace svitare la candela ed infilarvi dentro un metro ma forse anche meno di filo di nylon diametro 4 +o- il pistone chiaramente non deve essere molto in basso cosicche le luci non siano aperte, e devo dire che ha funzionato ovviamente questo sistema si può usare anche per svitare.

[steel]

l'altro giono per stringere il volano ho adottato un sistema consigliato da qualcuno qui so VOL non ricordo il nome (scusa) devo dire molto semplice ed efficace svitare la candela ed infilarvi dentro un metro ma forse anche meno di filo di nylon diametro 4 +o- il pistone chiaramente non deve essere molto in basso cosicche le luci non siano aperte, e devo dire che ha funzionato ovviamente questo sistema si può usare anche per svitare.

[nebo63]

l'altro giono per stringere il volano ho adottato un sistema consigliato da qualcuno qui so VOL non ricordo il nome (scusa) devo dire molto semplice ed efficace svitare la candela ed infilarvi dentro un metro ma forse anche meno di filo di nylon diametro 4 +o- ...

forse io?!?

[steel]

allora grazie del consiglio si è rivelato molto funzionale, ciao
