Vespa 125 TS: finalmente si ricomincia il montaggio

[nessuno00]

Se veramente ti piace posso mandarti quella a risoluzione più alta, così riesci a trovare i difetti!!!!

Daniele

[nessuno00]

Finalmente ho finito il rimontaggio delle striscie pedana.

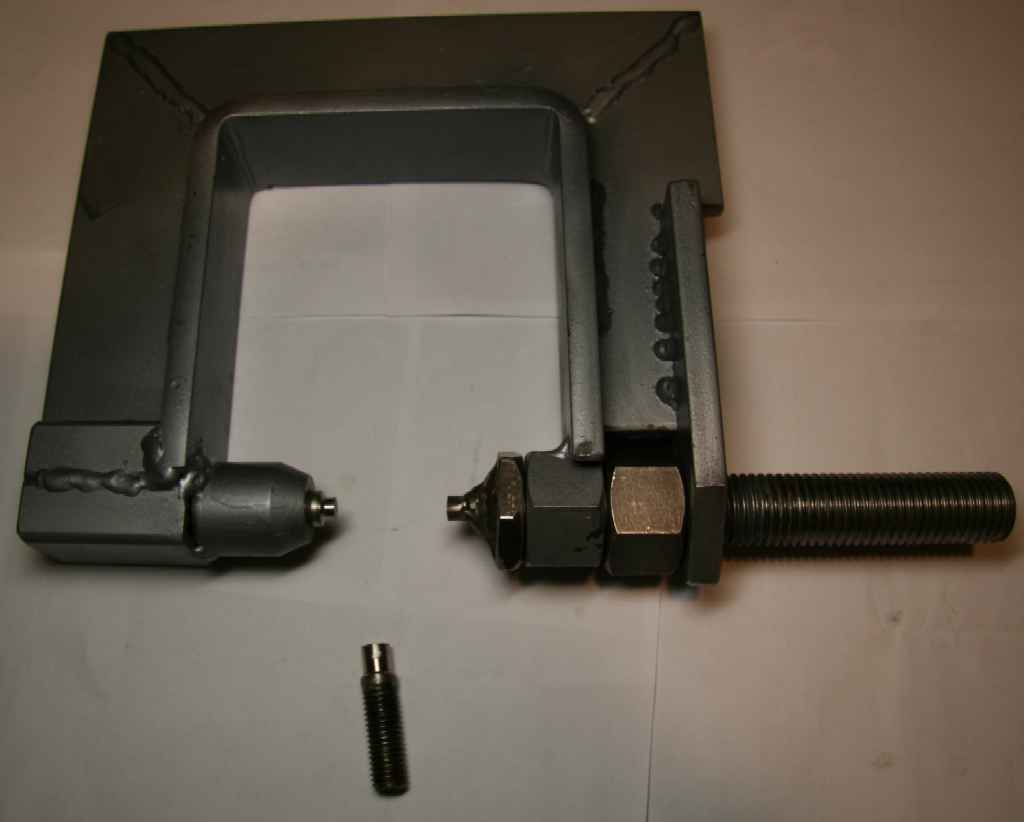

I ribattini interni li ho tagliati lunghi 6-7 mm, diametro 3mm, e poi li ho schiacciati con apposita pinza autocostruita.

I ribattini dei puntali, non hanno tutti la stessa lunghezza, comunque li ho tagliati in modo che uscissero di 2-3 mm dalla pedana. Per schiacciarli sempre la solita pinza ma con appoggio concavo.

[nessuno00]

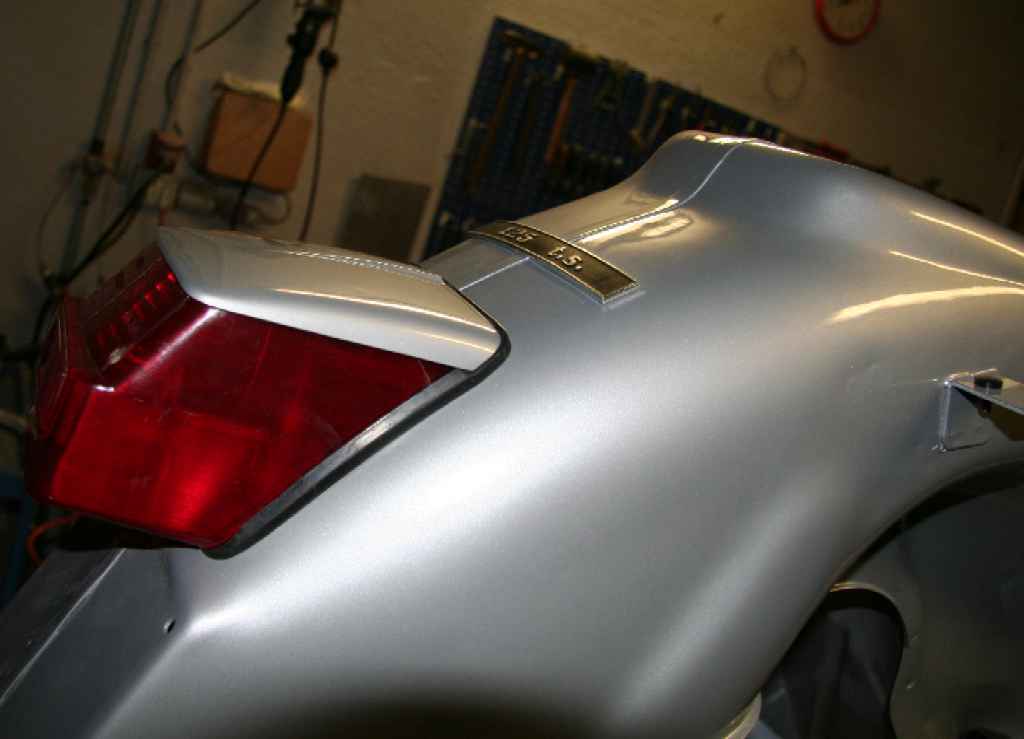

Anche il fanale posteriore è stato finalmente montato.

Alla fine le vitine che tengono la plastica, me le sono fatte al tornio.

Da una parte però il tettuccio si muove. In origine era inserito solo a pressione o c'erano dei fermi dal lato interno del fanale?

[nessuno00]

Anche i gancetti che tengono i cofani sono stati preparati ed assemblati.

Finalmente posso montare i cofani.... anche se sotto non c'è ancora niente.

[nessuno00]

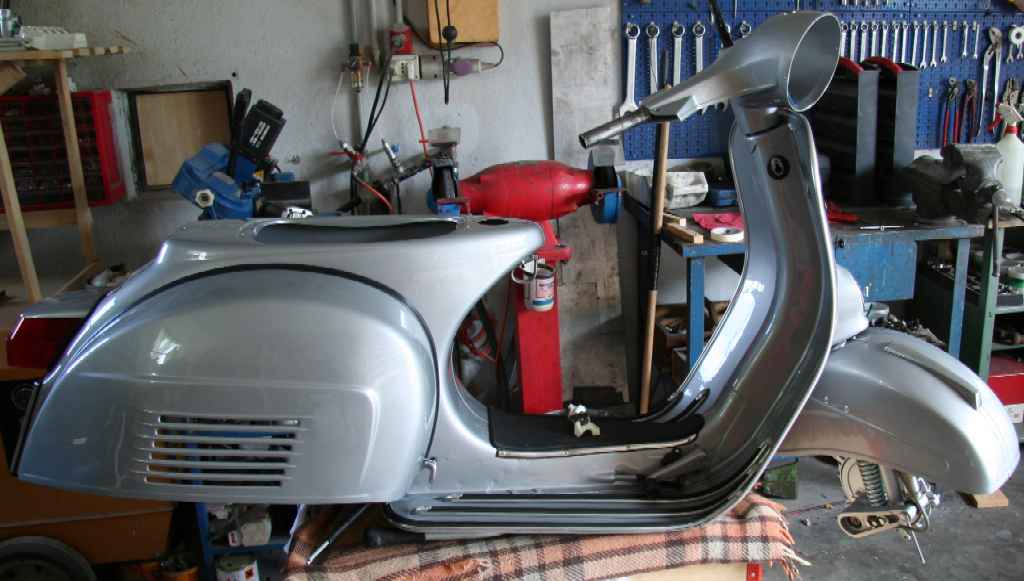

Ancora altre foto: manubrio e forcella montati.

[Ospite]

Complimenti!! Veramente un gran bel lavoro!!

[gorby83]

togli immediatamente i cofani!!!!

Montati ora visto che ancora ci devi lavorare rischi solo di graffiarli con qualche chiave!!!!

[nessuno00]

Ehi mica sono pazzo!!!! Col c..o che mi sono fatto mica li lascio li...li monto solo alla sera prima di andare a dormire, così al mattino quando la vedo mi sembra già quasi finita.

Grazie per i complimenti.

Ps ho aperto un post nella sezione Tecnica, perchè mi serve sapere che tipo di olio devo mettere nel cambio, candela, e su come fare la fasatura. Se qualcuno può aiutarmi...

Grazie Daniele

[Ospite]

Olio cambio la piaggio consiglia il Sae30, ma se metti un normalissimo olio miscela MINERALE non avrai nessun problema. Per la candela ngk b6hs , ma ti consiglio vivamente le champion L86C oppure le bosch. La fasatura è di 21 gradi prima del PMS

[Ospite]

Olio cambio la piaggio consiglia il Sae30, ma se metti un normalissimo olio miscela MINERALE non avrai nessun problema. Per la candela ngk b6hs , ma ti consiglio vivamente le champion L86C oppure le bosch. La fasatura è di 21 gradi prima del PMS

[nessuno00]

Grazie mille

Daniele

[Ospite]

Prego! Gran bella vespa la TS

Gaetano

[nessuno00]

Gaetano mi sai dire se il tettuccio del fanale posteriore deve essere fissato con qualcosa o semplicemente si inserisce a pressione sul trasparente?

Grazie Daniele

[nessuno00]

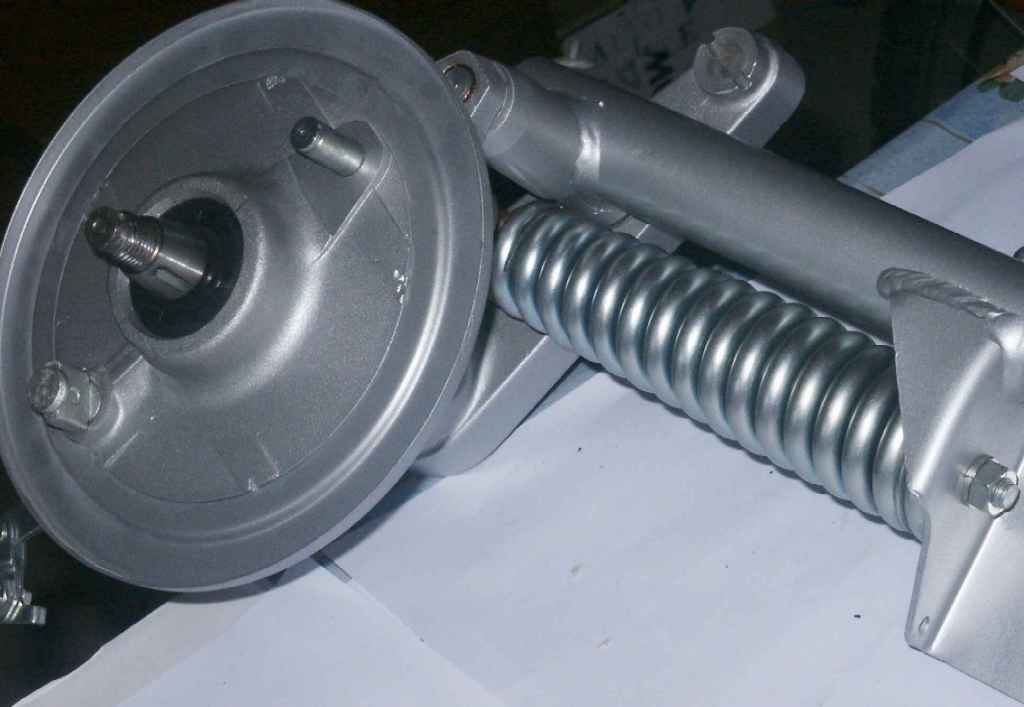

Altre foto sul rimontaggio della forcella.

[nessuno00]

Anche il gancio portaborse è stato recuperato, e la bulloneria e la piastra le ho fatte zincare.

[franz70]

complimenti per il lavoro e per la... maniacalità del lavoro!!!

ma come, un lavoro così scientifico e ti sfugge il fissaggio del tettuccio fanale posteriore??

si usano due "rondelle", mi sfugge il nome tecnico, per intenderci tipo quelli per fissare la cresta parafango.

ciao

franz

[nessuno00]

Eh cosa vuoi farci sono un elettricista mica un meccanico!

Allora procedo al fissaggio definitivo. In teoria si chiamano "fissaggi di ritenuta a spinta".

Dubitavo che servissero quelli, ma in uno spaccato di un catalogo ricambi,

erano disposte tra tettuccio e corpo in plastica ed erano chiamate comunemente rondelle, quindi mi è venuto da pensare che servissero come distanziale.

Grazie mille per la risposta comunque!

Daniele

[nessuno00]

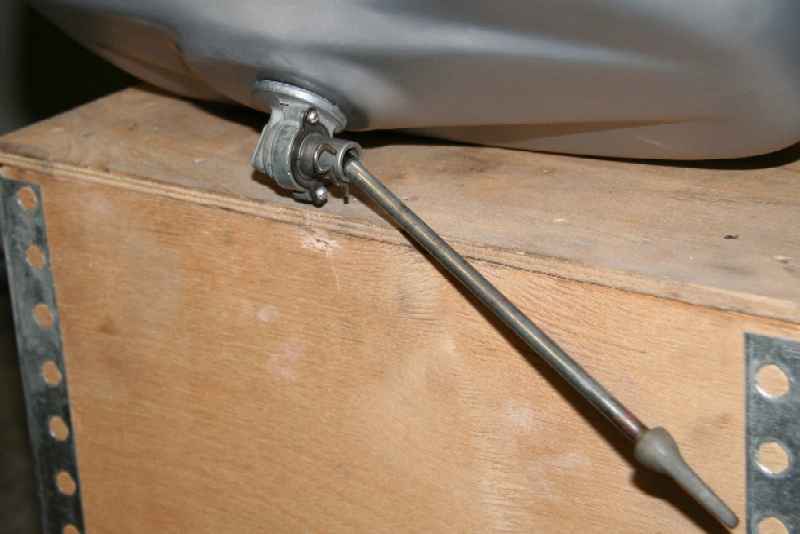

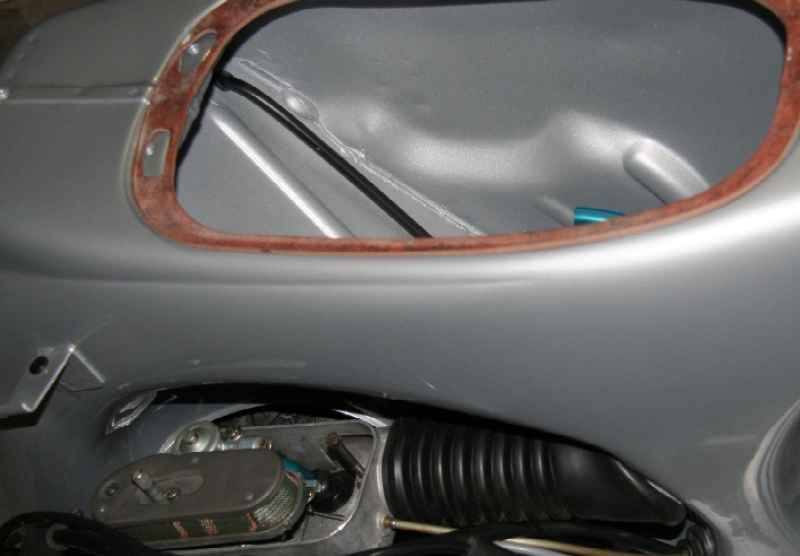

Continua il rimontaggio, parti di vespa e di motore.

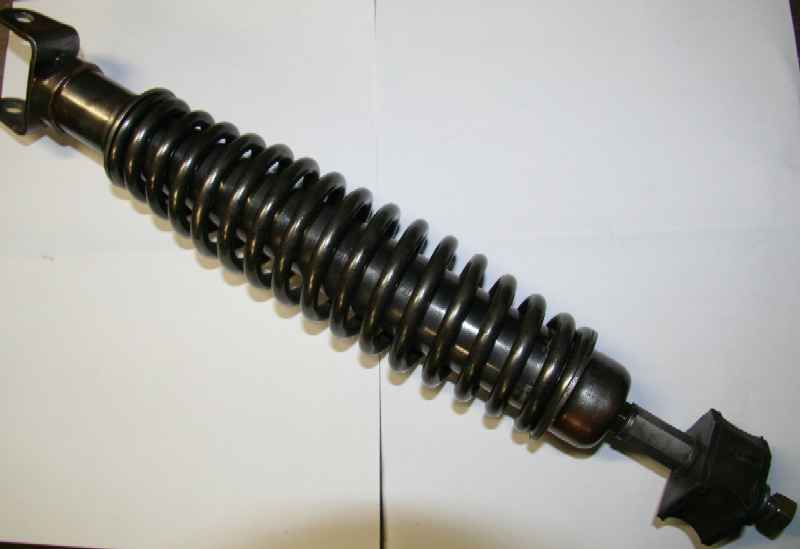

L'ammortizzatore posteriore l'ho verniciato con una vernice trasparente.

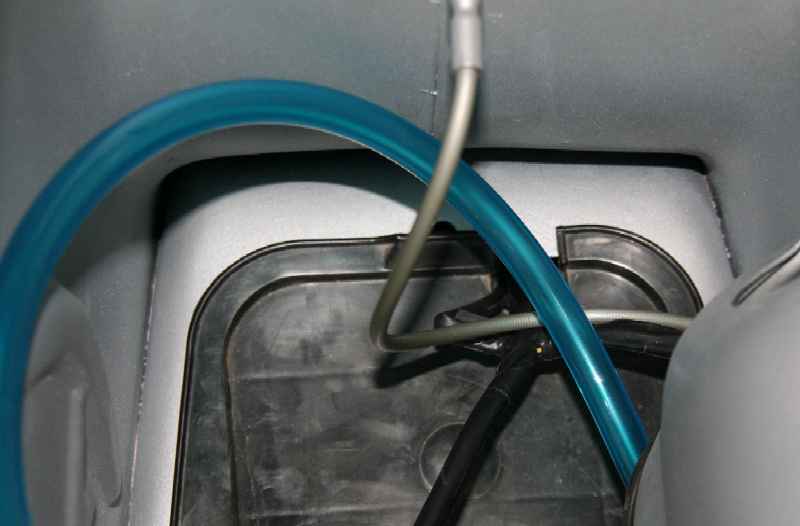

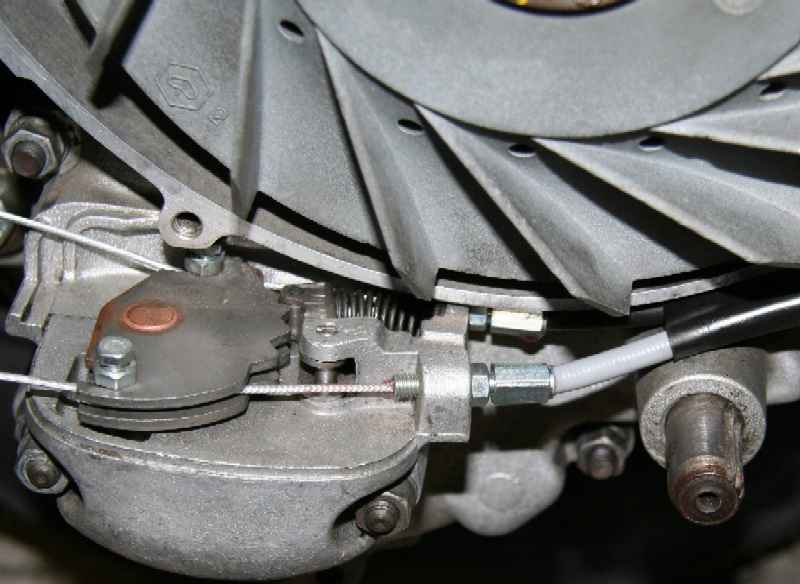

In una foto si vede anche il passaggio delle guaine delle marce.

[nessuno00]

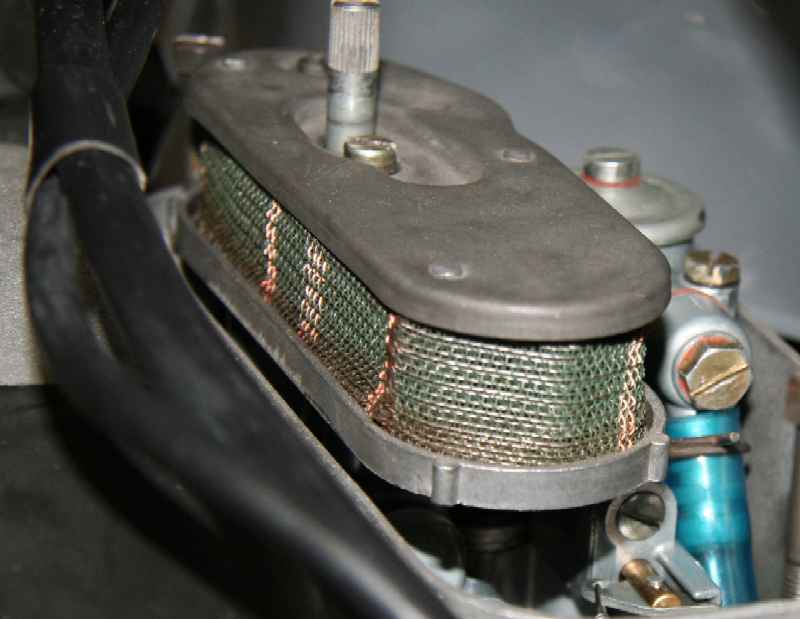

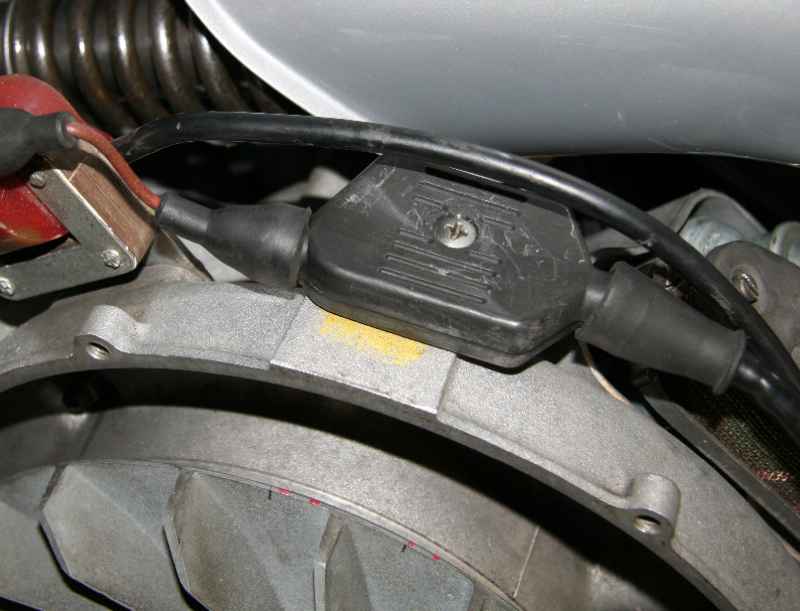

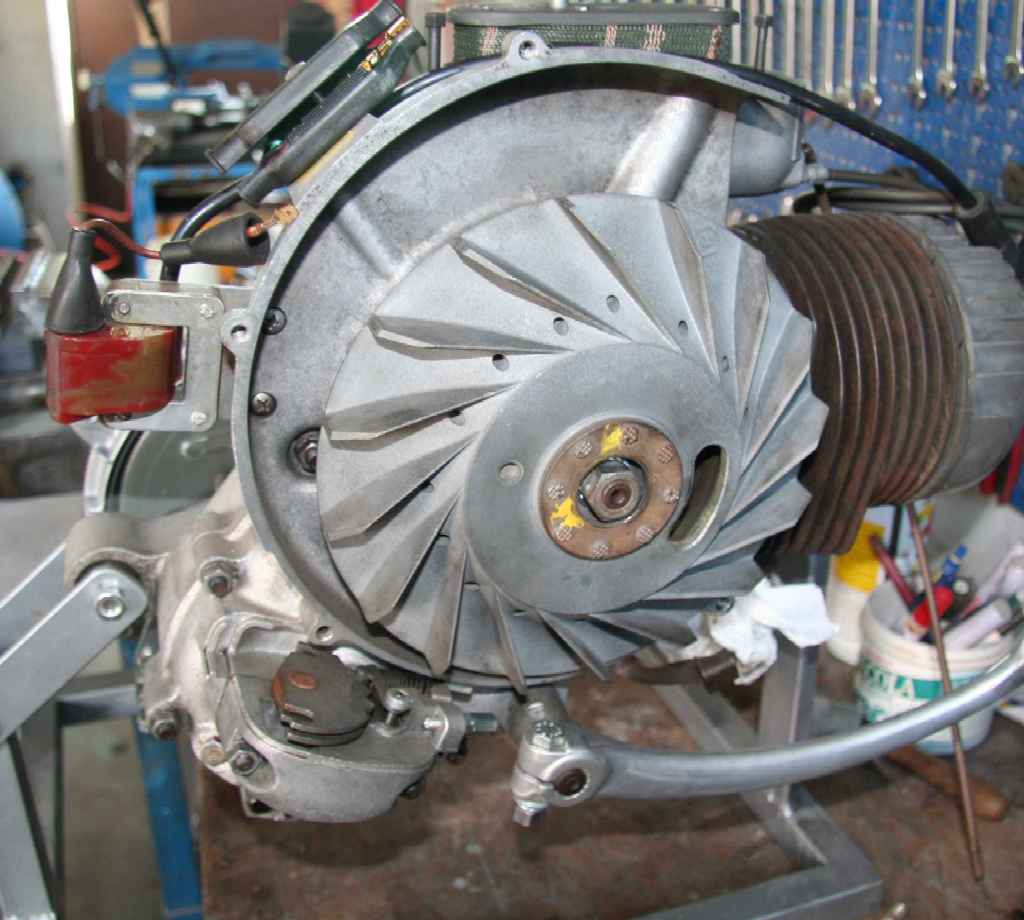

Anche il motore è praticamente OK.

[nessuno00]

Venerdì ho fatto un casino con i fili e le guaine.

Ho ingrassato per benino le guaine e tutti i fili con un tipo di grasso che probabilmente faceva cagare.

Risultato: Fili che scorrevano malissimo e troppo duri.

Ho dovuto ri-sfilare tutto e spruzzare del grasso spray nelle guaine fino a quando non è uscito dalla parte opposta.

Rimontato ed ora scorre tutto liscio!

L'unico problema è che ho perso 2 ore di tempo per niente.

Allego altre foto.

Daniele

[franz70]

troppo belle queste foto!

ancora complimenti

ciao

franz

[nessuno00]

Come qualità non sono il max perchè le ho fatte ad alta risoluzione e poi le ho riscalate per contenere le dimensioni del file.

Aggiungo altre foto:

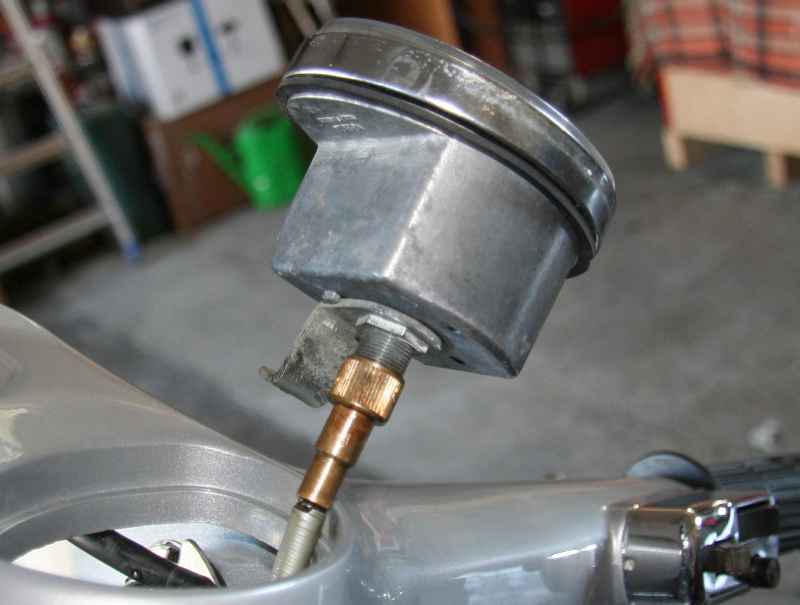

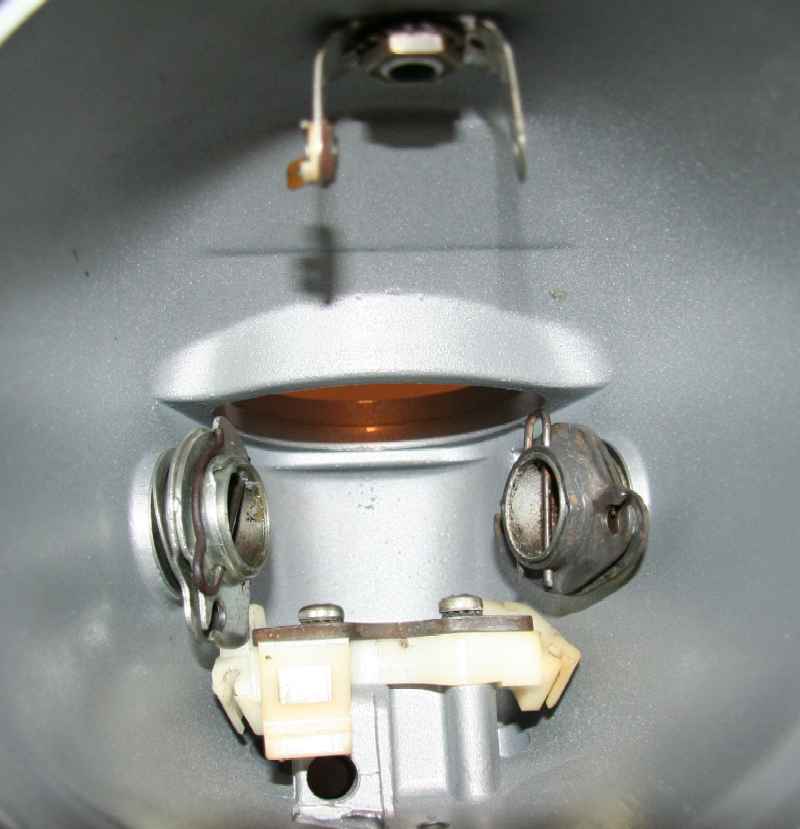

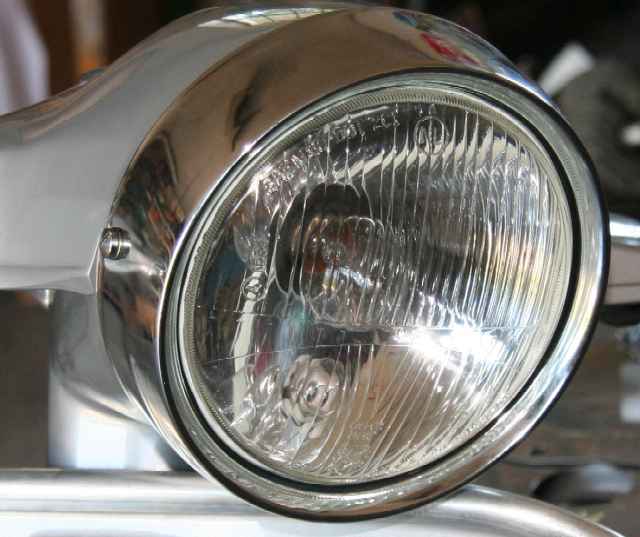

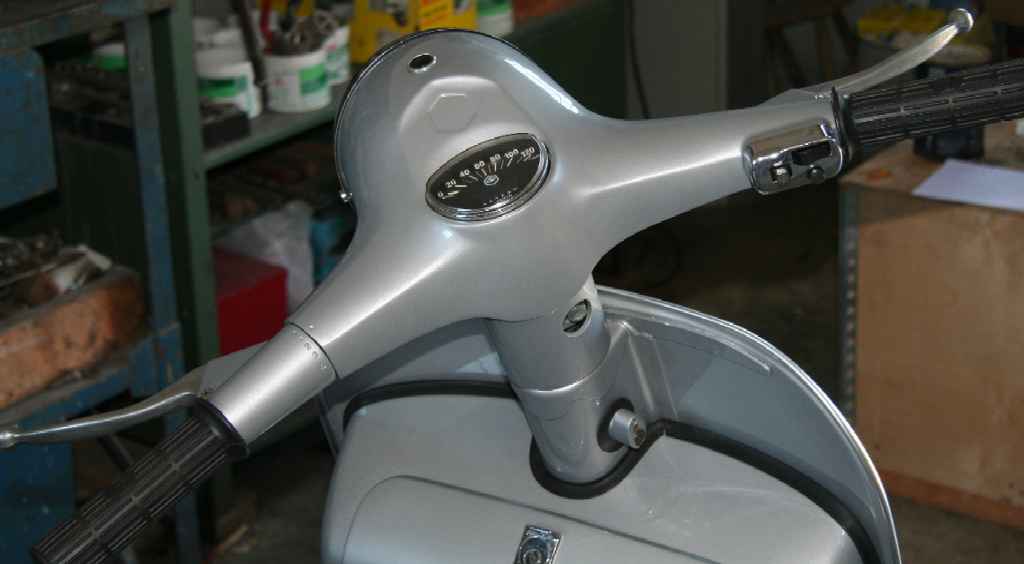

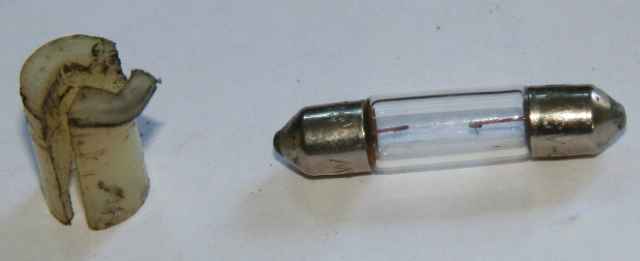

Montaggio conta-km e faro anteriore.

[nessuno00]

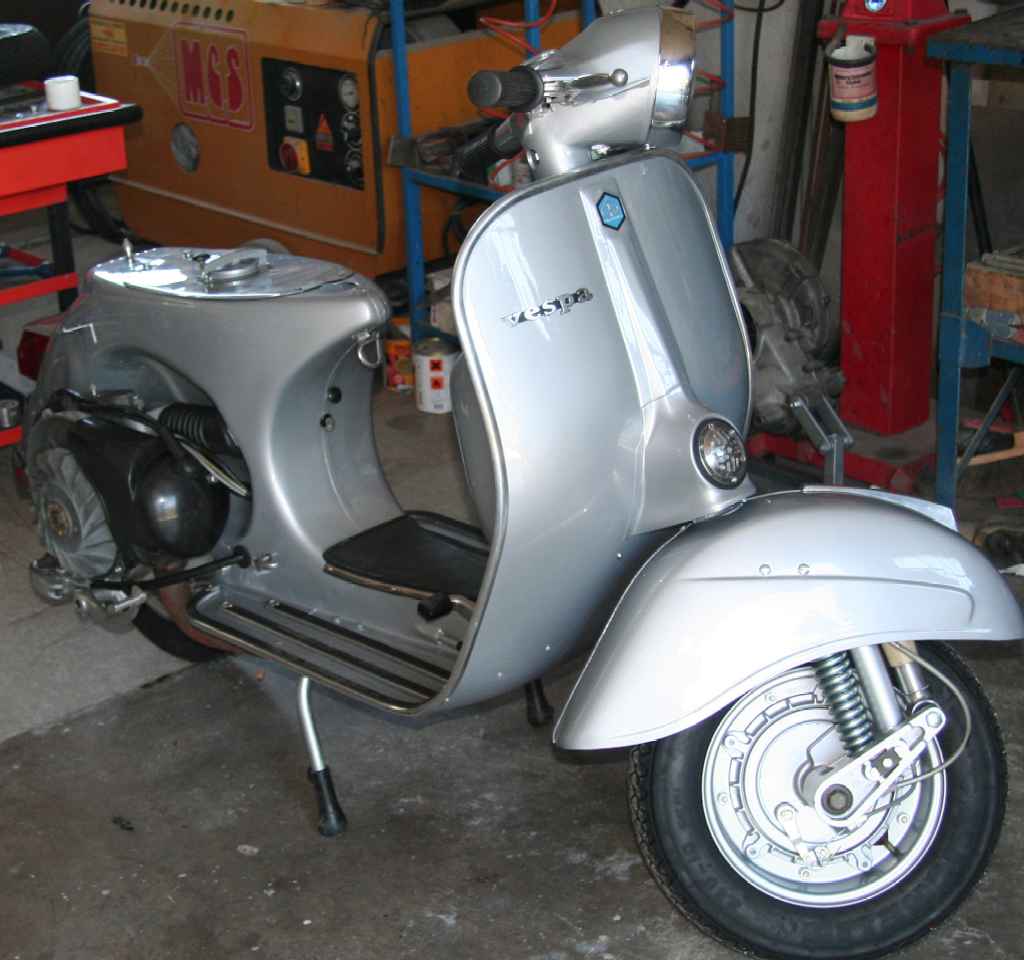

Foto della vespa finalmente sul suo cavalletto

[Ospite]

Questo è uno degli ultimi TS prodotti, con blocco motore del PX. Ma quel dado "lungo" (non so il termine tecnico, ma è quello che hai messo tra ammortizzatore e tampone in gomma)sull'ammo posteriore è stata una tua aggiunta oppure lo hai trovato così? Il mio TS, con ammo originali, non lo ha mai avuto, ne tantomeno l'ho messo quando ho cambiato ammortizzatore

[nessuno00]

Due TS conservati del '77 pochi numeri di telaio di differenza, con questo ammortizzatore, con "dado lungo". L'unica differenza tra i due è la molla, questa ha quella a botte, l'altro ne ha una diritta.

Altra domanda, qui sotto c'è l'elenco dei pezzi che ho portato a zincare.

Lavoro ben fatto e spesa di 60 Euro.

Secondo voi è tanto o poco?

Descrizione Spessore o ├© Filetto o ├© est. Lung. o ├© int Chiave Quantità Trattamento

Vite parafango anteriore M5 16 taglio 2 Zincatura bianca Lucida

Vite parafango anteriore M5 12 taglio 1 Zincatura bianca Lucida

Vite parafango anteriore M5 15 taglio 1 Zincatura bianca Lucida

Bullone fissa filo freno posteriore 3 M9 7 - 9 13 3 Zincatura bianca Lucida

Dado fissa filo freno posteriore 4,7 M9 13 3 Zincatura bianca Lucida

Bullone fissa filo freno anteriore 3 M7 4 - 5,5 11 2 Zincatura bianca Lucida

Dado fissa filo freno anteriore 4 M7 11 2 Zincatura bianca Lucida

Perno fissa piastrine pedale freno posteriore 5 14 1 Zincatura bianca Lucida

Piastrina sx pedale freno posteriore 2 Zincatura bianca Lucida

Piastrina dx pedale freno posteriore 1 Zincatura bianca Lucida

Perno fissa piastrine freno posteriore 5,5 11 2 Zincatura bianca Lucida

Piastrina sx freno posteriore 2 Zincatura bianca Lucida

Piastrina dx freno posteriore 2 Zincatura bianca Lucida

Leva movimento freno posteriore 2 Zincatura bianca Lucida

Perno movimento freno posteriore 2 Zincatura bianca Lucida

Perno fissa piastrine freno anteriore 5 9 2 Zincatura bianca Lucida

Piastrina sx freno anteriore 2 Zincatura bianca Lucida

Piastrina dx freno anteriore 2 Zincatura bianca Lucida

Leva movimento freno anteriore 2 Zincatura bianca Lucida

Perno movimento freno anteriore 1 Zincatura bianca Lucida

Perno molleggio anteriore 1 2 Zincatura bianca Lucida

Perno molleggio anteriore 2 2 Zincatura bianca Lucida

Perno chiusura sella M7 1 Zincatura bianca Lucida

Dado perno chiusura sella 5,5 M7 11 2 Zincatura bianca Lucida

Molletta levetta aria 2 Zincatura bianca Lucida

Dado mozzo ruote seghettato per coppiglia 8 5 22 4 Zincatura bianca Lucida

Bullone ammortizzatore anteriore 5 testa bomb. M10 48 - 13 17 2 Zincatura bianca Lucida

Rondella glover ammortizzatore anteriore 2,5 16,5 9,5 2 Zincatura bianca Lucida

Dado ammortizzatore anteriore 4,7 M10 17 2 Zincatura bianca Lucida

Rondella piana volano 1,5 23 14,5 2 Zincatura bianca Lucida

Bullone ammortizzatore posteriore 5,7 M9 52 - 11 14 3 Zincatura bianca Lucida

Rondella glover ammortizzatore posteriore 2,7 16,5 10 2 Zincatura bianca Lucida

Dado ammortizzatore posteriore 5,5 M9 13 2 Zincatura bianca Lucida

Bullone fissaggio manubrio 7 M10 1,8-33-5-9,5-21,5 13 1 Zincatura bianca Lucida

Dado quadro fissaggio manubrio 9,8 M10 16 1 Zincatura bianca Lucida

Porta molla superiore anteriore M8 2 Zincatura bianca Lucida

Rondella glover molla anteriore 2,3 14,5 8,5 1 Zincatura bianca Lucida

Dado molla anteriore 6,4 M8 13 2 Zincatura bianca Lucida

Vite fissaggio gangio portaborse conica 4 M5 12,5 taglio 4 Zincatura bianca Lucida

Piastrina fissaggio gancio portaborse 1,7 55 30 foro 5,5 1 Zincatura bianca Lucida

Bullone fissaggio sella e serbatoio 5 M7 17 11 2 Zincatura bianca Lucida

Bullone fissaggio sella 5 M7 21,5 11 1 Zincatura bianca Lucida

Rondella glover fissaggio sella serbatoio 1,8 12,5 7 3 Zincatura bianca Lucida

Rondella piana fissaggio sella serbatoio 2,2 16 7 3 Zincatura bianca Lucida

Bullone traversa motore 7 M14 216-18 22 2 Zincatura bianca Lucida

Glover traversa motore 3,6 24,5 15 2 Zincatura bianca Lucida

Dado traversa motore 8 M14 22 2 Zincatura bianca Lucida

Distanziale traversa motore 4,3 27 15 1 Zincatura bianca Lucida

Rondella glover fissaggio cavalletto 1,8 11,5 6,5 4 Zincatura bianca Lucida

Dado fissaggio cavalletto 6 M6 10 4 Zincatura bianca Lucida

Piastrine fissaggio cavalletto 4 Zincatura bianca Lucida

Gancio molla cavalletto 2 Zincatura bianca Lucida

Bullone leva messa in moto 5,5 M8 15-25 13 2 Zincatura bianca Lucida

Rondella glover bullone leva messa in moto 2,5 14 8,5 2 Zincatura bianca Lucida

Rondella piana bullone leva messa in moto 2,1 18 1 Zincatura bianca Lucida

Dado leva messa in moto 8 M8 8,5 13 2 Zincatura bianca Lucida

Parapolvere cuscinetto forcella 2 Zincatura bianca Lucida

Registro fili piccolo 11 M5 20 ├©6,7-2,8 8 5 Zincatura bianca Lucida

Registro fili grande 11 M7 20 ├© 8-4 11 2 Zincatura bianca Lucida

Dado registro fili grande 4 M7 11 2 Zincatura bianca Lucida

Bullone fissa piastra Blocca perni anteriori 4 M10 14 10 1 Zincatura bianca Lucida

Piastra blocca perni anteriori 18x34 fori 7,6 1 Zincatura bianca Lucida

Molla portadocumenti bauletto 2 Zincatura bianca Lucida

Copri selettore marce 1 Zincatura bianca Lucida

Dado M8 6 M8 11 7 Zincatura bianca Lucida

Dado M8 6,5 M8 14 1 Zincatura bianca Lucida

Molla anteriore 2 Zincatura bianca Lucida

Cavalletto 2 Zincatura bianca Lucida

Dado ammortizzatore posteriore primavera 9 14 1 Zincatura bianca Lucida

Bullone ammortizzatore posteriore primavera 6 49-13 14 1 Zincatura bianca Lucida

Piastrine cavalletto primavera 2 Zincatura bianca Lucida

Bullone traversa motore primavera 5 M10 190,7-15 17 2 Zincatura bianca Lucida

Distanziale traversa motore primavera 2 22-11 1 Zincatura bianca Lucida

Rondella glover traversa motore primavera 2,5 17-11 1 Zincatura bianca Lucida

Dado traversa motore primavera 8 M10 17 2 Zincatura bianca Lucida

Cavalletto primavera 1 Zincatura bianca Lucida

Bullone marmitta 6,5 M10 54 - 26 17 1 Zincatura Gialla

Rondella glover marmitta 2,7 17 10,5 1 Zincatura Gialla

Rondella piana marmitta 2 18 10,5 1 Zincatura Gialla

Bullone copri ruota scorta 4,4 M8 31,5-6-18 ├©8-6 13 1 Zincatura Gialla

Rondella ondulata copri ruota di scorta 0,6 15 8 2 Zincatura Gialla

Rondella filettata copri ruota scorta 3 18 - 8 1 Zincatura Gialla
