Salve a tutti.

Sto restaurando la forcella della mia Rally 200 e mi son preso il perno nuovo con relativi astucci a rulli ecc ecc.

Quelli che vedete nella foto seguente.

Ora la domanda è? Dove metto gli oerre? Tra l'astuccio a rulli e la rondellona con la ripresa? In questo caso devo spingere ancora in po' dentro gli astucci che altrimenti non ci stanno. Non ci sono i fatti scanalature per gli oerre sulle rondellone con la ripresa, né lato esterno, né lato interno...



Condividi questo messaggio


Link al messaggio
Condividi su altri siti


Grazie Archimede!

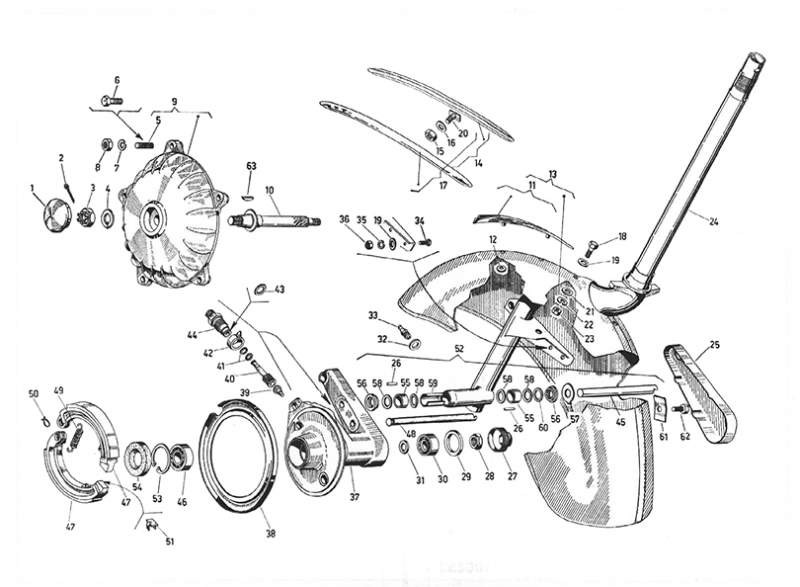

In effetti la numero 60 sembra proprio essere l'o-ring in questione anche se nel disegno c'è solo da un lato.

Bah. Comunque ho spinto un millimetro più in dentro gli astucci e le oerre le metterò tra gli astucci e le rondellone con ripresa

Condividi questo messaggio


Link al messaggio
Condividi su altri siti

Nel disegno è raffigurata solo da un lato, ma a catalogo ne riporta quantità 2, va messo tra la bussola di spallamanto 56 e la rondella 58 come raffigurato.

Condividi questo messaggio


Link al messaggio
Condividi su altri siti

In realtà il kit di revisione albero che ho comprato non ha le ro delle a lato dei rulli perché ha gli astucci, comunque si, le ho messe tra astucci e bussole di spallamento e tutto ok. Ho già dato un bel po' di pompate con l'ingrassatore ed è tutto bello stabile e senza giochi di nessun tipo.

Condividi questo messaggio


Link al messaggio
Condividi su altri siti

Una cosa che non riesco a ricordare visto che l'ho smontata più di due anni fa: ma il bullone 82 che tiene la piastrina 81 va serrato fino a che la piastrina arriva a battuta sul mozzo o basta che la piastrina sia un po' schiacciata e che faccia forza sui perni?
